守口市 Ｔ様邸 ＭＦシルキー屋根カバー工事
Case Study - 施工完了
Case Study - ただいま施工中
-
施工状況
施工完了
-
工事内容
-
施工エリア
大阪
-
工事主任
西田現場
工事データ
-
築年数
-
構造
-
お問合わせ内容
-
工事内容
-
工期
施工詳細
1. 2014年09月09日
担当職人
このたびＴ様邸を担当させて頂きます益永､西田､大瀧です｡ 短い間ですがよろしくお願いします
2. 2014年09月09日
屋根カバー工事 ＭＦシルキー

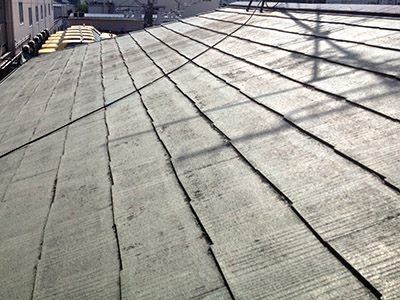

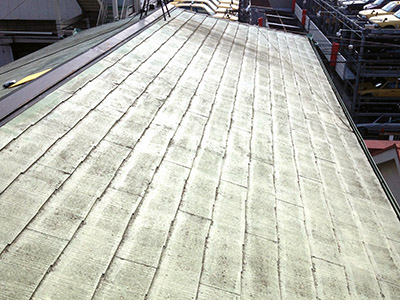

既存の状態を確認します
3. 2014年09月09日
屋根カバー工事 ＭＦシルキー
既存の状態を確認します
4. 2014年09月09日
解体工事

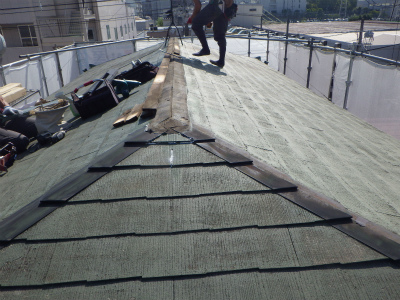

既存の大棟を解体していきます
5. 2014年09月09日
解体工事

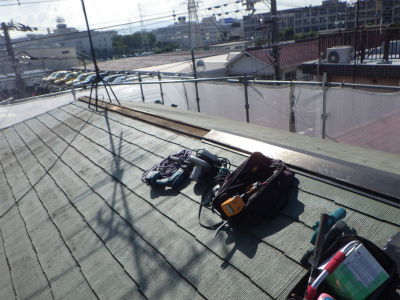

大棟の解体ができました
6. 2014年09月09日
解体工事
大棟をキレイに整えます
7. 2014年09月09日
下地工事

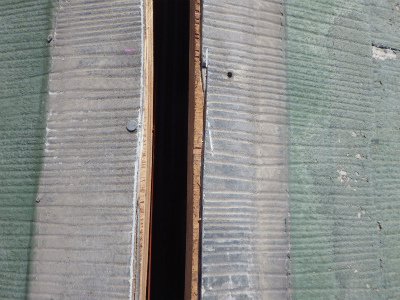

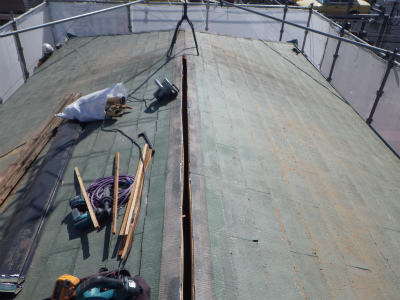

大棟に換気口を開けます 換気棟と呼ばれる換気部材を後々 取り付ける為の準備です
8. 2014年09月09日
下地工事
換気棟の取付準備が整いました これで､屋根裏の換気はバッチリです
9. 2014年09月09日
下地工事

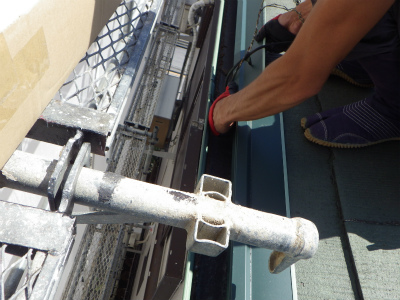

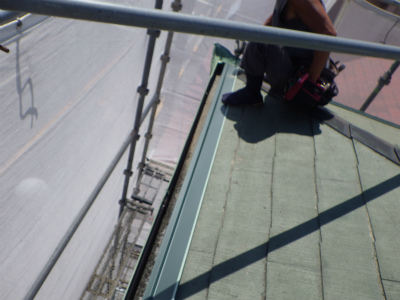

軒先に水切りを作り付けていきます
10. 2014年09月09日
下地工事
軒先水切りをどんどん作り付けていきます
11. 2014年09月09日
下地工事

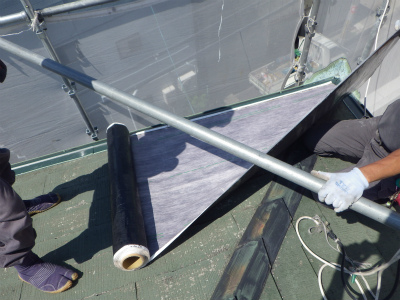

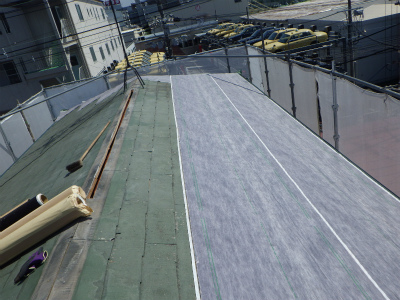

粘着性の下葺材を取付けていきます
12. 2014年09月09日
下地工事

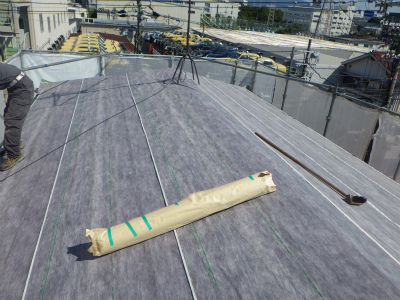

下葺材をどんどん取り付けていきます
13. 2014年09月09日
下地工事
先程 開けた換気口もしっかり覆うよう､下葺材を取付けていきます
14. 2014年09月09日
下地工事

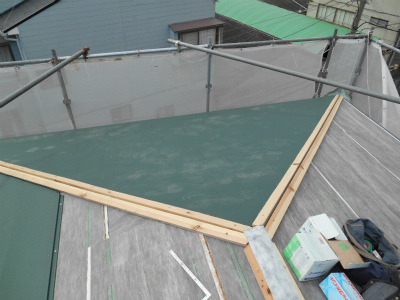

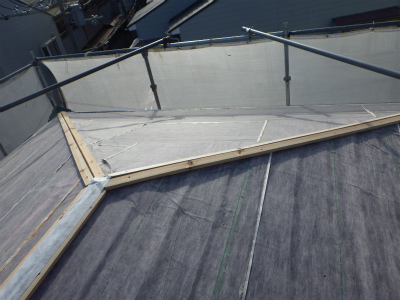

大棟 及び 隅棟に棟下地木材を取り付けていきます 大棟の下地木材には防水テープを取り付けています
15. 2014年09月09日
下地工事

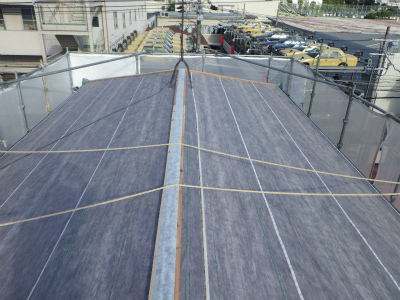

屋根の下地が整いました 明日からは､屋根材を取付けていきます
16. 2014年09月10日
屋根工事

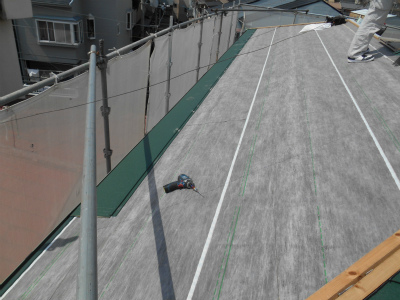

ＭＦシルキー(屋根材)を取り付けていきます 隅棟に沿う部分なので､まずは採寸します
17. 2014年09月10日
屋根工事

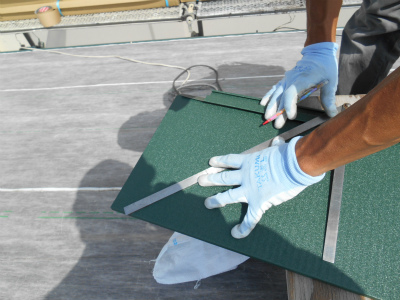

採寸通りに切る為､正確に印を付けます
18. 2014年09月10日
屋根工事

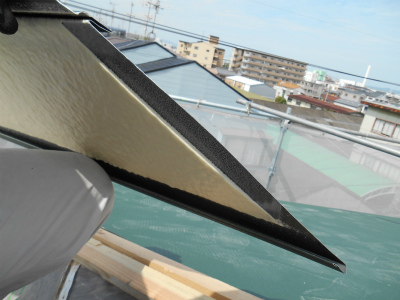

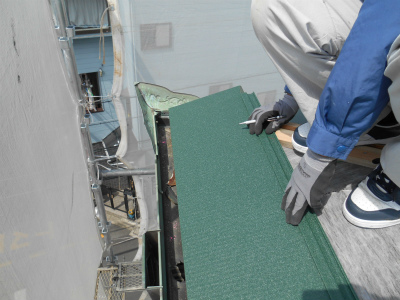

切り口鋭く､屋根材を切断しました 裏面には､白い断熱材が見えています
19. 2014年09月10日
屋根工事
ツカミを使い､しるし通りに折り立てます 硬い鉄板をキレイにまっすぐ折るのは熟練の技です
20. 2014年09月10日
屋根工事

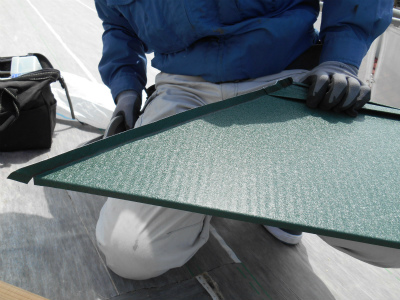

ＭＦシルキーの端を折り立てました この手間を惜しむと､雨水が侵入した際 下地木材へ直接 雨水が侵入し､構造体を傷めていくのです
21. 2014年09月10日

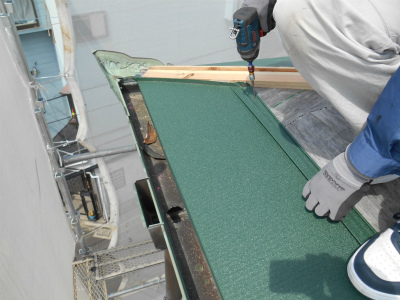

屋根工事

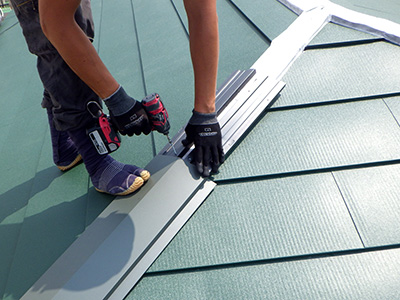

折り立てた箇所をきちんと下地木材に沿わせ､ ビスでがっちり固定していきます
22. 2014年09月10日
屋根工事

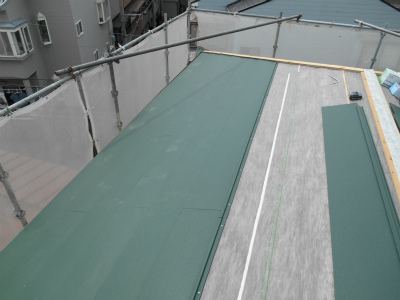

ＭＦシルキーをどんどん取り付けていきます
23. 2014年09月10日
屋根工事
隅棟に沿う箇所は､ＭＦシルキーの端を切断し､折立てから取り付け､どんどん葺いていきます
24. 2014年09月10日
屋根工事
こちらの箇所も同様に施工していきます
25. 2014年09月10日
屋根工事

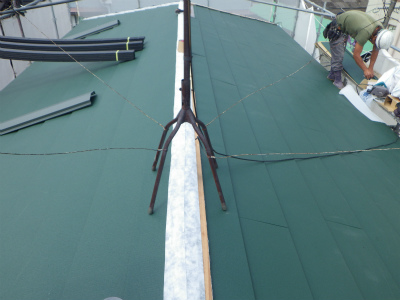

どんどんＭＦシルキーを葺いていきます
26. 2014年09月11日
屋根工事

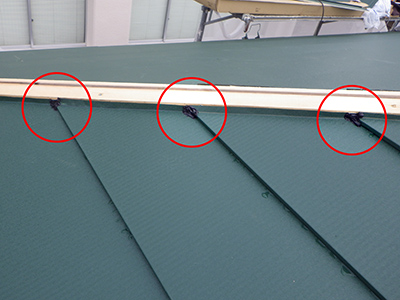

棟の際 ＭＦシルキー継手部分にコーキングを入れています
27. 2014年09月11日
屋根工事

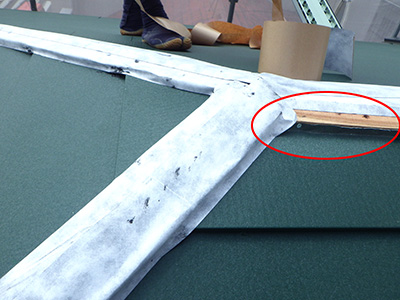

大棟 下地木材に沿う箇所はＭＦシルキーを折立ています 隅棟 及び 大棟の下地木材に防水テープを取り付けていきます
28. 2014年09月11日
屋根工事

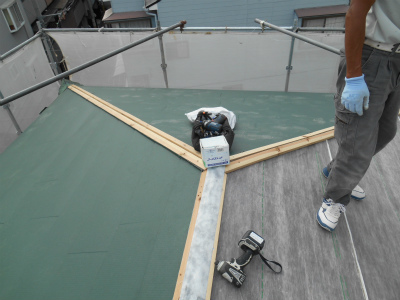

大棟 及び 隅棟に防水テープを取付けました
29. 2014年09月11日
屋根工事
タフモック(樹脂製 下地材)を棟下地に取り付けていきます 樹脂製なので経年劣化や雨水の浸入の際に変質しにくいです
30. 2014年09月11日
屋根工事
棟カバーを取り付けていきます
31. 2014年09月11日
屋根工事

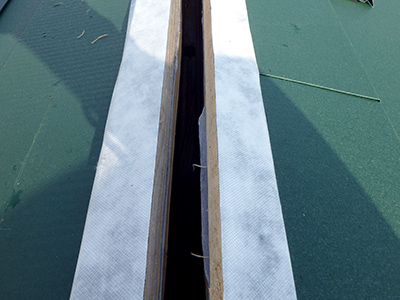

大棟の下葺材や防水テープに切込みを入れ､予め開けておいた換気口を確保します
32. 2014年09月11日
屋根工事

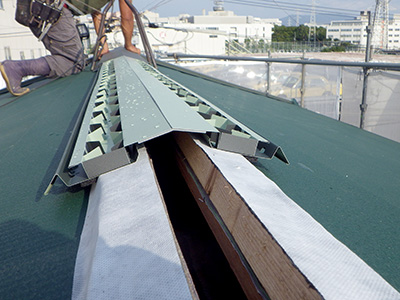

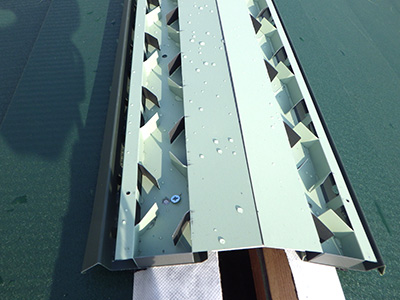

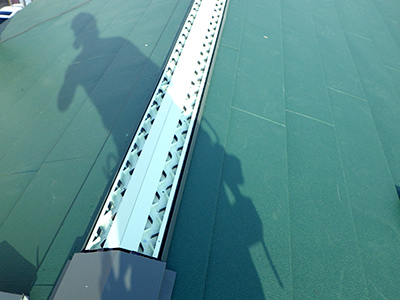

換気棟を取り付けます 屋根裏の熱気を逃し､雨水は浸入させないスグレモノです
33. 2014年09月11日
屋根工事
元々は平らな換気棟を､Ｔ様の屋根の角度に合わせ､その場で加工し取り付けていきます
34. 2014年09月11日
屋根工事

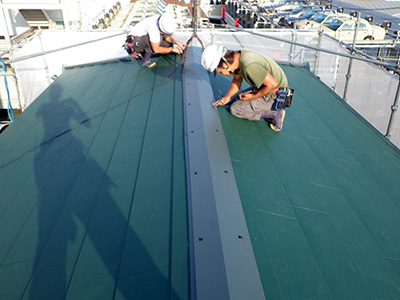

大棟の半分以上に換気棟を取り付けています
35. 2014年09月11日
屋根工事

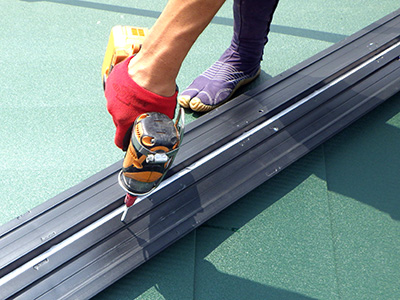

換気棟に棟カバーを取付け､ビス頭にコーキングを入れています
36. 2014年09月12日
戸樋工事

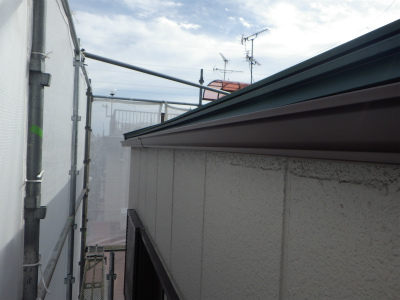

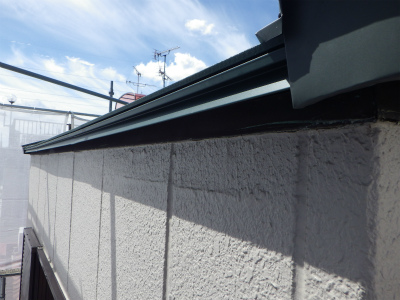

屋根工事が一段落している軒先 この状態で雨が降ると大変な事になります
37. 2014年09月12日
戸樋工事
屋根工事が一段落している軒先 この状態で雨が降ると大変な事になります
38. 2014年09月12日
戸樋工事

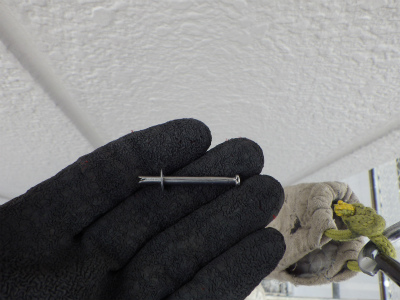

ＡＬＣ用ヒットネイルを使い､受け金具(樋 取付け金具)を固定します この部材は､ＡＬＣ壁に打込む釘の事で､打込むと壁の中で釘先が拡張する為 抜けにくくなる特性があります
39. 2014年09月12日
戸樋工事

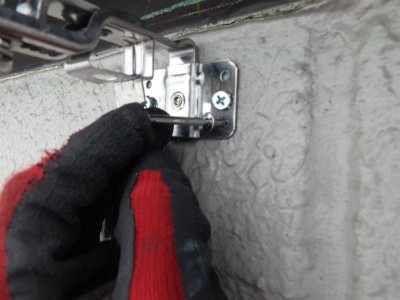

受け金は計４か所で固定しています 上２か所はビス､下２か所はＡＬＣ用ヒットネイルでがっちり固定しています
40. 2014年09月12日
戸樋工事

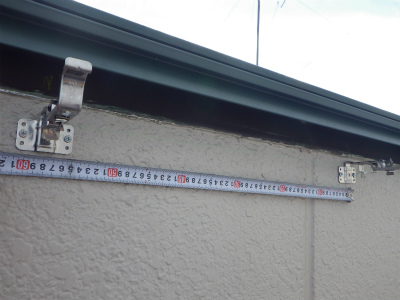

受け金具の取付ピッチは60cmです
41. 2014年09月12日
戸樋工事

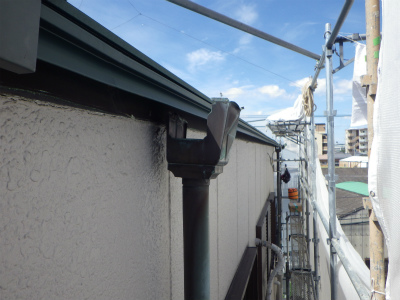

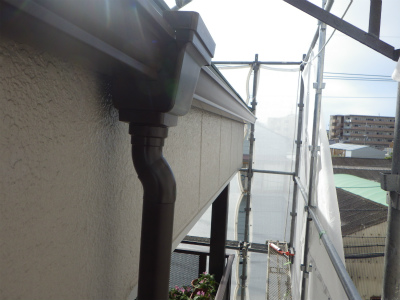

たて樋 及び 集水器を取り付けていきます
42. 2014年09月12日
戸樋工事
たて樋や集水器へと繋げ､仕上げます
43. 2014年09月12日
戸樋工事

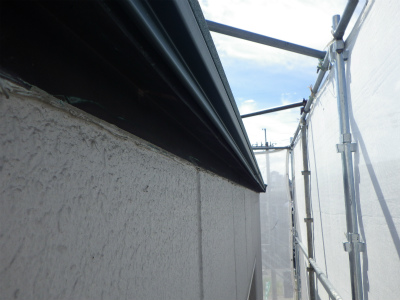

軒樋を取付けました
44. 2014年09月12日
戸樋工事

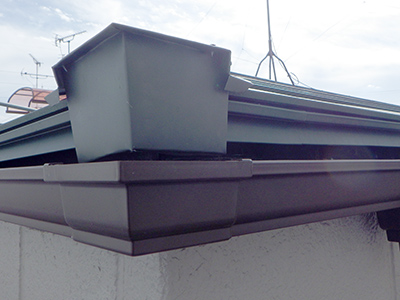

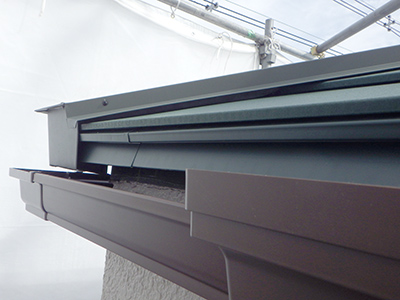

別の角度から見てみましょう 隅棟の板金とMFシルキーとの間に隙間が出来ていますが､MFシルキーとの継手部分にはコーキングをいれ､また MFシルキーの端を折り立てている為､雨水の浸入に備えれています 板金職人にしか作りだせない美しさです
45. 2014年09月12日
戸樋工事
コーナー部分を仕上げます 隅棟を､板金で包んでいます｡あらゆる角度からの雨にも備え作り付けられています 芸術作品のように美しいです
46. 2014年09月12日
戸樋工事

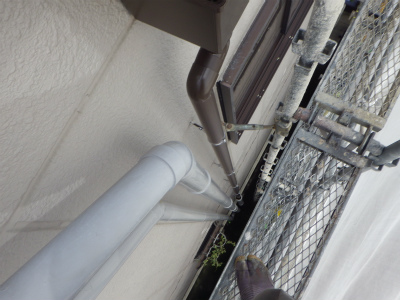

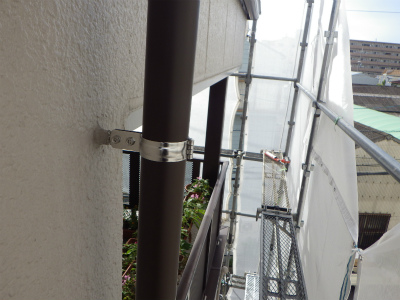

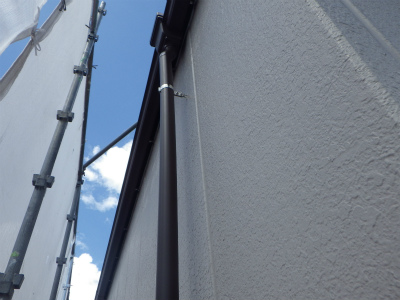

たて樋をがっちり固定します
47. 2014年09月12日
戸樋工事

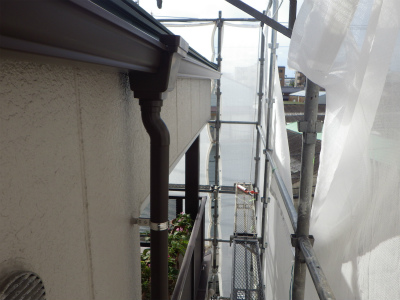

軒樋､たて樋 及び 集水器を繋げ仕上げていきます
48. 2014年09月13日
戸樋工事
たて樋を繋げ､仕上げていきます
49. 2014年09月13日
戸樋工事
たて樋をずずーんと繋げ､仕上げていきます
50. 2014年09月13日

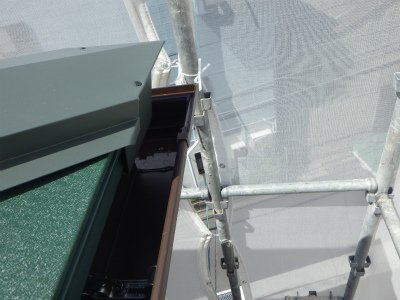

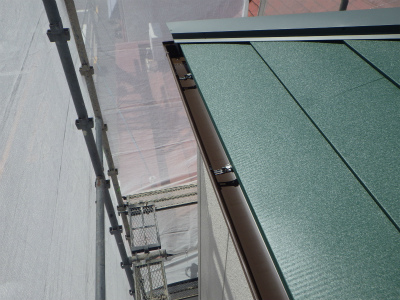

仕上げ

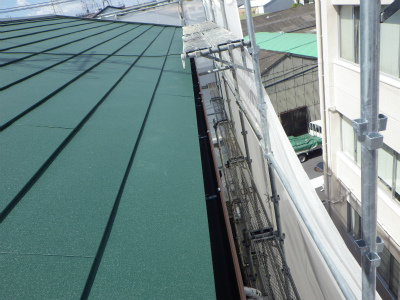

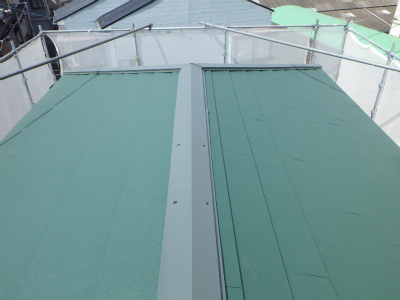

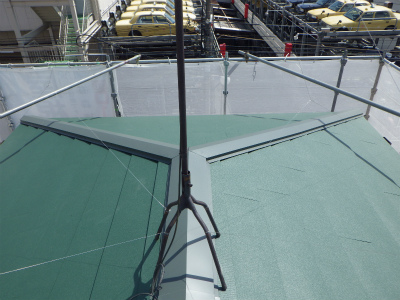

完工です
51. 2014年09月13日
仕上げ
完工です
52. 2014年09月13日
仕上げ
完工です
53. 2014年09月13日
仕上げ
完工です
54. 2014年09月13日
仕上げ
完工です
55. 2014年09月13日
現場担当
私が自信を持って仕上げました
