東大阪市 Ｙ様邸 外部改修工事
Case Study - 施工完了
Case Study - ただいま施工中
-
施工状況
施工完了
-
工事内容
-
施工エリア
大阪
-
工事主任
西田現場
工事データ
-
築年数
-
構造
-
お問合わせ内容
-
工事内容
-
工期
施工詳細
1. 2013年04月16日
屋根葺き替え工事

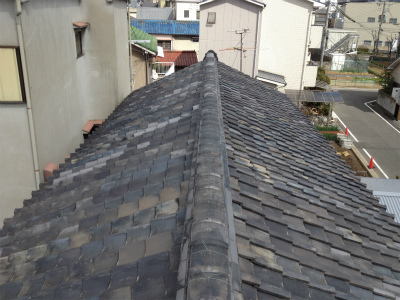

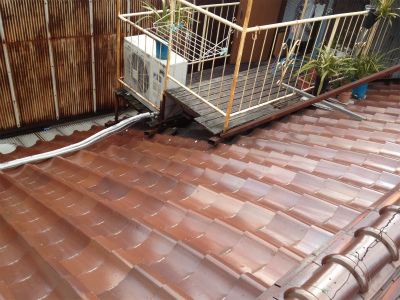

既存の状態です
2. 2013年04月16日
屋根葺き替え工事
既存の状態です
3. 2013年04月16日
屋根葺き替え工事

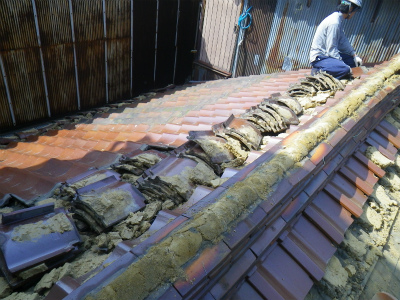

既存の瓦を撤去します
4. 2013年04月16日
屋根葺き替え工事
既存の土を撤去します
5. 2013年04月16日
屋根葺き替え工事
既存の下葺き材が現れました
6. 2013年04月17日
屋根葺き替え工事

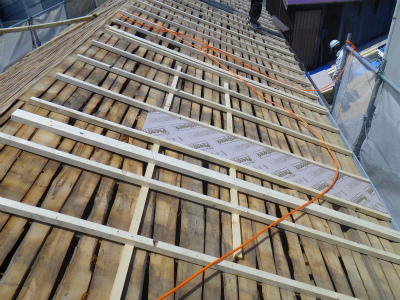

下地木材を取り付けます
7. 2013年04月17日
屋根葺き替え工事
断熱材(フェノバボード)を取り付けます
8. 2013年04月18日
屋根葺き替え工事
屋根全体に断熱材を取り付けます
9. 2013年04月18日
屋根葺き替え工事

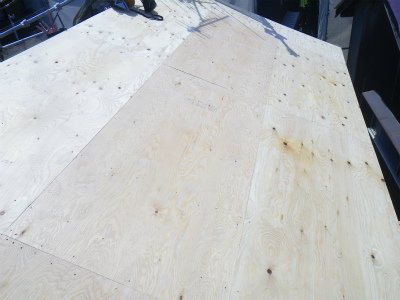

断熱材を覆い、コンパネを取り付けます
10. 2013年04月18日
屋根葺き替え工事

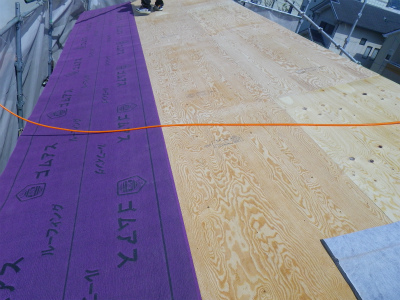

屋根全体に下葺き材(粘着ゴムアスルーフィング)を取り付けます
11. 2013年04月19日
屋根葺き替え工事

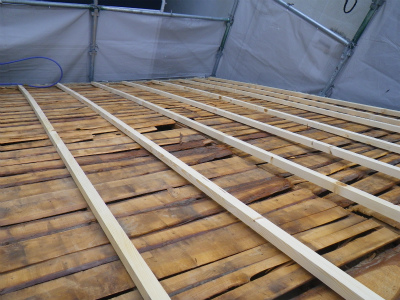

別屋根も同様に既存瓦を撤去し、下地木材を取り付けます
12. 2013年04月19日
屋根葺き替え工事

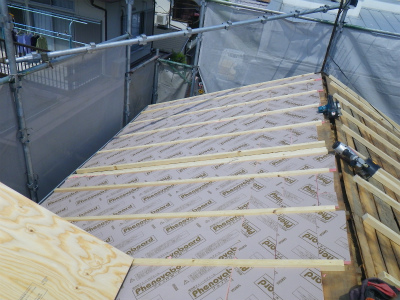

断熱材を取り付けます
13. 2013年04月19日
屋根葺き替え工事
コンパネを取り付けます

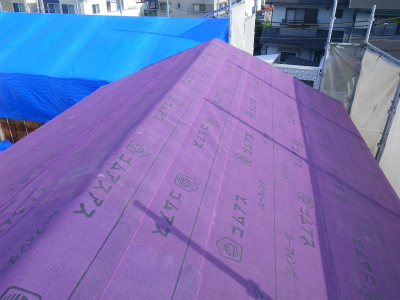

14. 2013年04月20日
屋根葺き替え工事
下葺き材(粘着ゴムアスルーフィング)を取り付けます
15. 2013年04月20日
屋根葺き替え工事

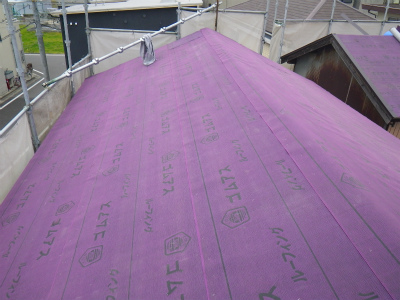

屋根全体に下葺き材を取り付けました
16. 2013年04月20日
屋根葺き替え工事
ケラバに水切りを取り付けます
17. 2013年04月20日
屋根葺き替え工事
ケラバに水切りを取り付けました

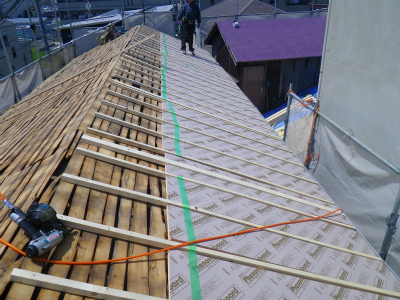

18. 2013年04月22日
屋根葺き替え工事
棟に下地木材を取り付け、 屋根材(タテヒラ)を取り付けていきます
19. 2013年04月22日
屋根葺き替え工事

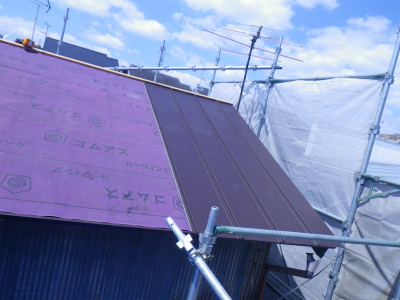

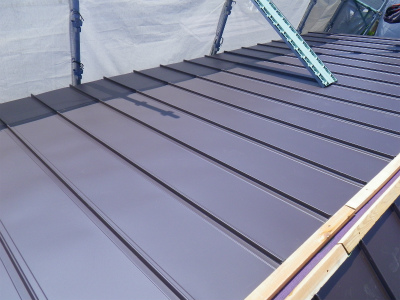

屋根材を全面に取り付けました
20. 2013年04月22日
屋根葺き替え工事
屋根の通気を良くするために、換気棟を取り付ける箇所の下葺き材に切り込みを入れます

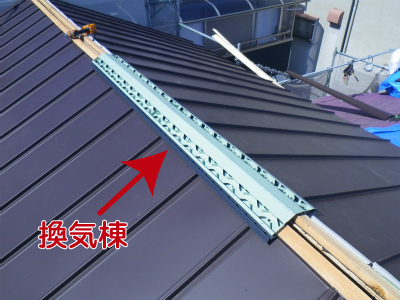

21. 2013年04月22日
屋根葺き替え工事

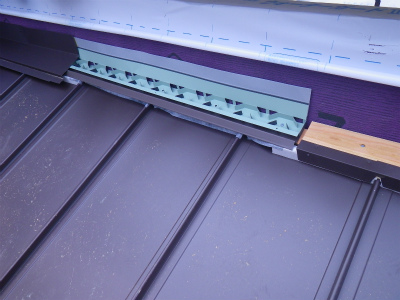

換気棟を取り付けます
22. 2013年04月22日
屋根葺き替え工事
棟にケミカル面戸を取り付けます

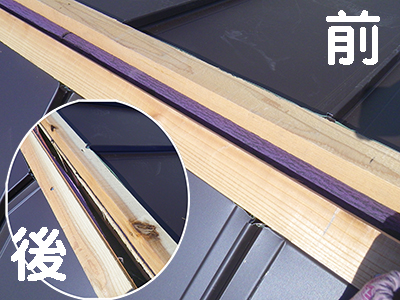

23. 2013年04月22日
屋根葺き替え工事
下地木材を取り付けます
24. 2013年04月22日
屋根葺き替え工事
棟の断面図です 部材を幾重に重ね合わせることで雨漏りを防ぎます
25. 2013年04月22日
屋根葺き替え工事
水切りを取り付けます
26. 2013年04月22日
屋根葺き替え工事

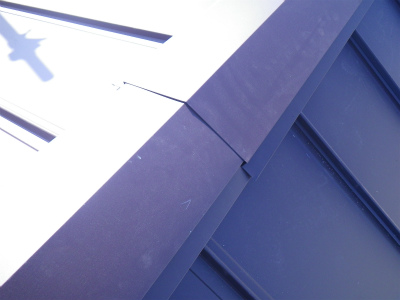

棟に板金を取り付け、ビスで固定します 棟の継手にはコーキングを入れています

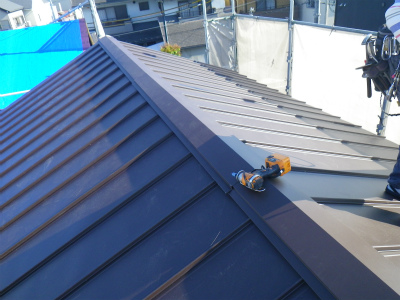

27. 2013年04月22日
屋根葺き替え工事
棟に板金を取り付けました
28. 2013年04月23日
屋根葺き替え工事

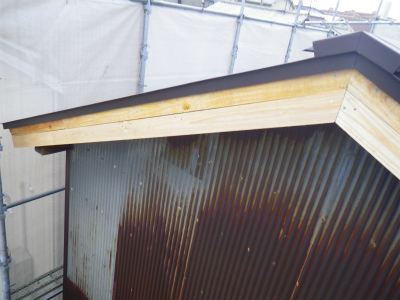

破風に下地木材を取り付けます
29. 2013年04月25日
屋根葺き替え工事

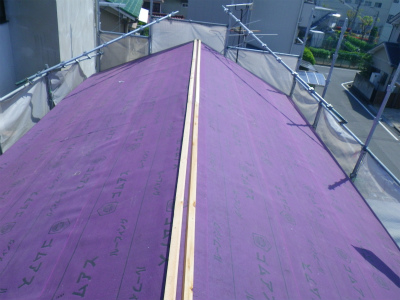

別棟も同様に下葺き材を取り付け、棟に下地木材を取り付けます
30. 2013年04月25日
屋根葺き替え工事

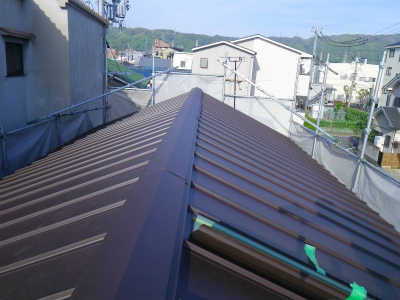

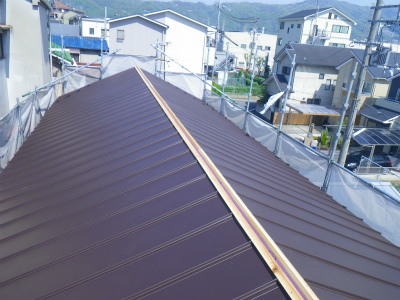

屋根材(タテヒラ)を取り付けます
31. 2013年04月25日

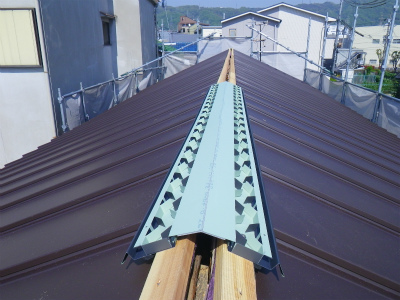

屋根葺き替え工事
棟部分の下葺き材に切り込みを入れ、換気棟を取り付けます

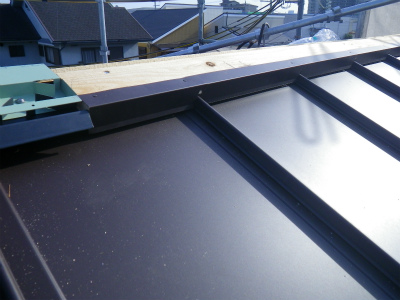

32. 2013年04月25日
屋根葺き替え工事
ケミカル面戸を取り付けます

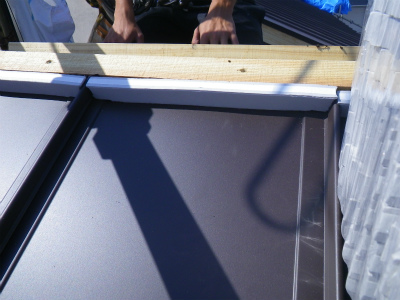

33. 2013年04月25日
屋根葺き替え工事
ケミカル面戸の上に水切りを取り付け、ビスで固定します
34. 2013年04月25日
屋根葺き替え工事
棟に板金を取り付けます
35. 2013年04月25日
ベランダ増築工事
ベランダ部分を増築します
36. 2013年04月25日
ベランダ増築工事

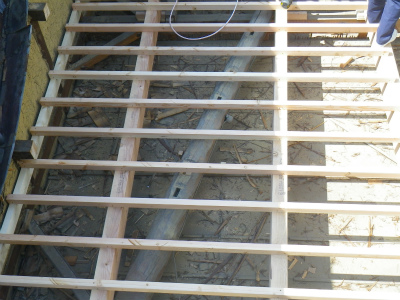

ベランダ床部分補強の為に下地木材を取り付けます
37. 2013年04月27日
ベランダ増築工事
壁に断熱材を取り付けます
38. 2013年04月27日
ベランダ増築工事
透湿シートを取り付けます
39. 2013年04月27日
ベランダ増築工事

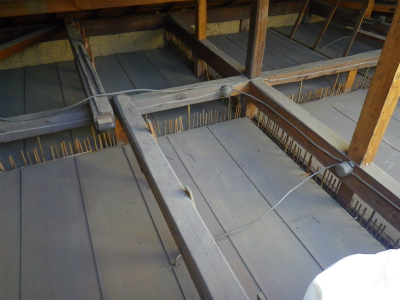

屋根裏を清掃します
40. 2013年04月27日
ベランダ増築工事
断熱材を敷きます

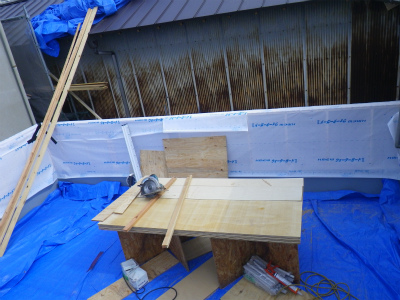

41. 2013年04月27日
ベランダ増築工事
ベランダにコンパネを取り付けます
42. 2013年04月29日

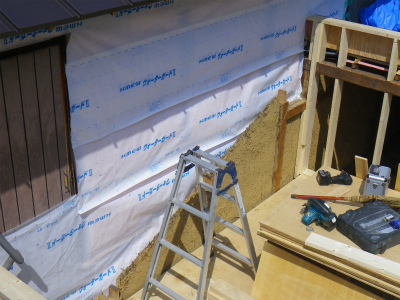

ベランダ増築工事
ベランダ壁に透湿シートを取り付けます

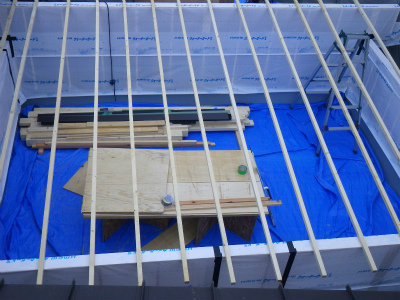

43. 2013年04月29日
ベランダ増築工事
ベランダ屋根に下地木材を取り付けます
44. 2013年04月29日
屋根葺き替え工事
屋根に下葺き材(粘着ゴムアスルーフィング)を取り付け、ケラバに水切り、棟に透湿シート、下地木材を取り付けます

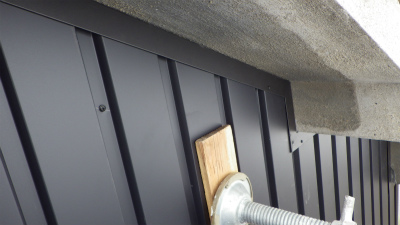

45. 2013年05月01日

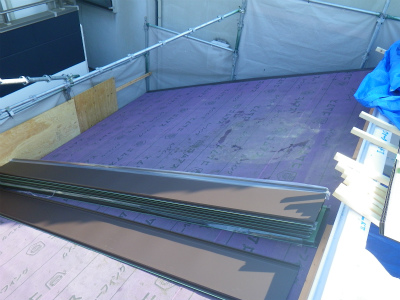

屋根葺き替え工事

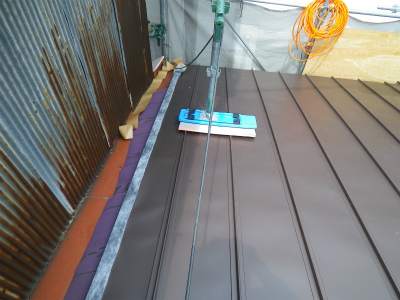

屋根材(タテヒラ)を取り付けていきます
46. 2013年05月01日
屋根葺き替え工事
端に防水テープを貼ります

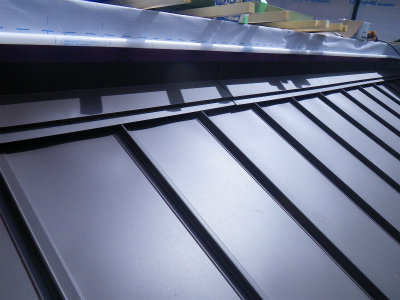

47. 2013年05月01日
屋根葺き替え工事

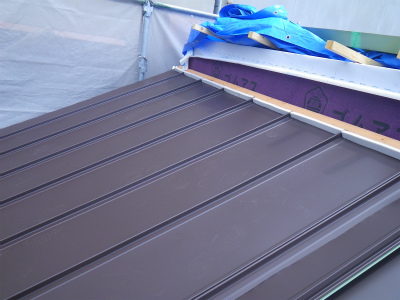

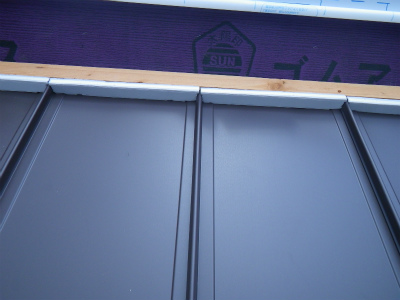

水上にケミカル面戸を取り付けます
48. 2013年05月01日
屋根葺き替え工事
下屋一面にタテヒラを取り付けました

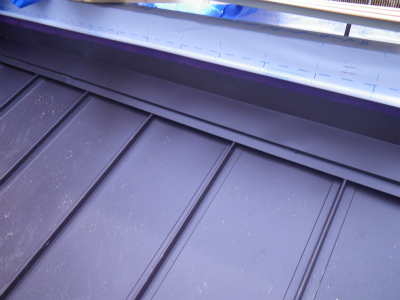

49. 2013年05月01日
屋根葺き替え工事

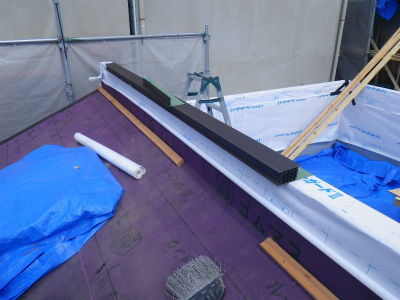

水上にのし水切りを取り付けます
50. 2013年05月01日
屋根葺き替え工事

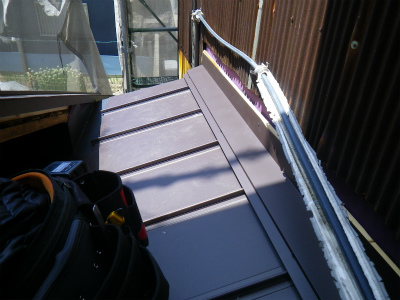

渡り廊下の屋根です 壁と屋根の取り合い部分に谷を取り付けビスで固定します
51. 2013年05月01日
屋根葺き替え工事
谷の片端は雨水を受けるように壁に仕舞います
52. 2013年05月01日

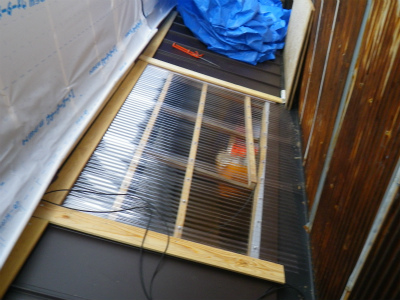

屋根葺き替え工事

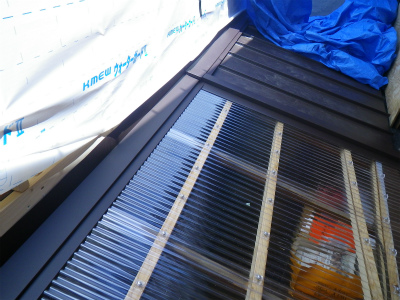

渡り廊下屋根にタテヒラを取り付けます。 明り取りの箇所にはポリカの波板を取り付け、下地木材を取り付けます
53. 2013年05月01日
屋根葺き替え工事
雨水の吸い上げ防止の為、取り合い部分にコーキングを入れます
54. 2013年05月02日
屋根葺き替え工事
壁立ち上がり部分にのし水切りを取り付けます
55. 2013年05月02日
屋根葺き替え工事
壁立ち上がり部分のし水切りを取り付けました
56. 2013年05月02日
外壁工事
壁に透湿シートを取り付け、外壁材(角波)を取り付けます
57. 2013年05月02日
外壁工事
外壁材は専用ビスでしっかりと固定します
58. 2013年05月02日
外壁工事

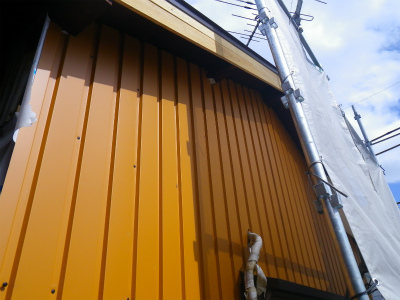

外壁材を取り付けました
59. 2013年05月02日
屋根葺き替え工事

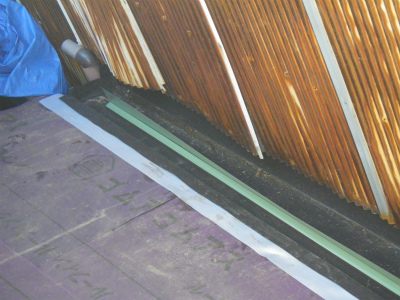

下屋換気部分です 下葺き材に切り込みを入れます
60. 2013年05月02日
屋根葺き替え工事
防水テープを貼り、その上にのし水切り、換気部材を取り付けます
61. 2013年05月02日
屋根葺き替え工事
上からのし水切りを取り付けます
62. 2013年05月07日
外壁工事

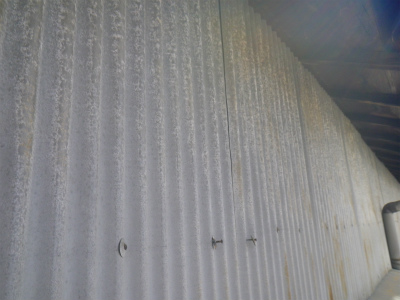

別棟の既存の外壁です
63. 2013年05月07日
外壁工事
既存の状態です
64. 2013年05月07日
外壁工事
既存の波板を撤去します
65. 2013年05月07日
外壁工事
断熱材を敷き詰めます

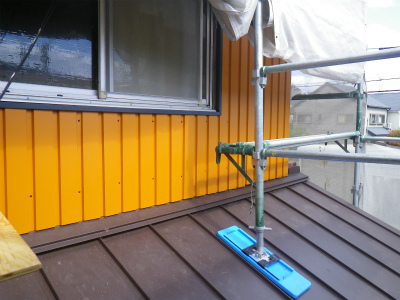

66. 2013年05月07日
外壁工事
既存の庇に下葺き材(遮熱ルーフエアテックス)を取り付けます

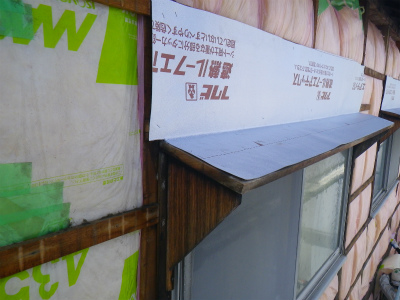

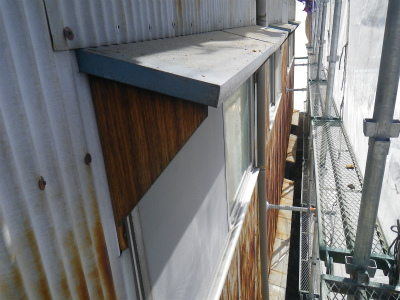

67. 2013年05月07日
外壁工事
庇に板金を取り付けます
68. 2013年05月07日
外壁工事
端は丁寧に折って仕舞います
69. 2013年05月08日

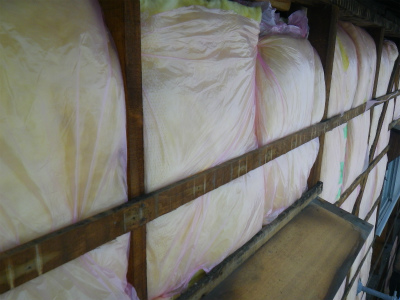

外壁工事
南側の壁にも下地木材を取り付け、断熱材を入れます
70. 2013年05月08日
外壁工事
上から透湿シートを取り付けます

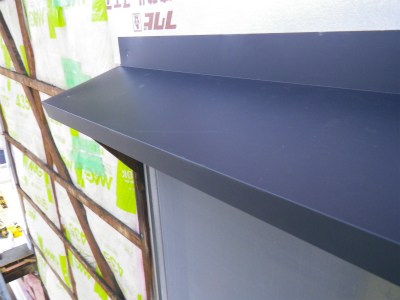

71. 2013年05月08日
外壁工事

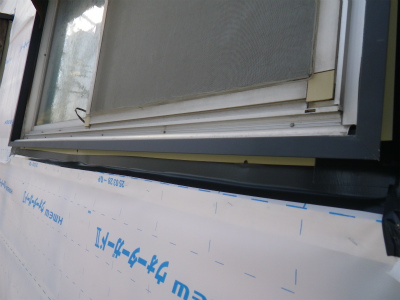

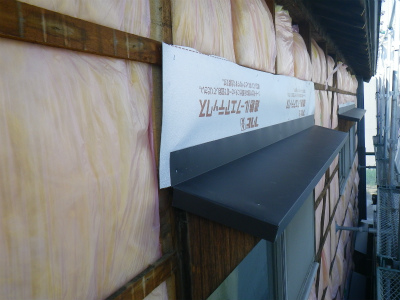

雨水の浸入に備え、サッシ周りに水切りを取り付けます
72. 2013年05月08日
外壁工事
水切りと透湿シートを防水テープで貼り合わせます
73. 2013年05月09日
外壁工事
東側も同様に既存の外壁材を撤去します
74. 2013年05月09日
外壁工事
既存の外壁を撤去しました
75. 2013年05月09日
外壁工事
壁に断熱材を敷き詰めます
76. 2013年05月09日
外壁工事

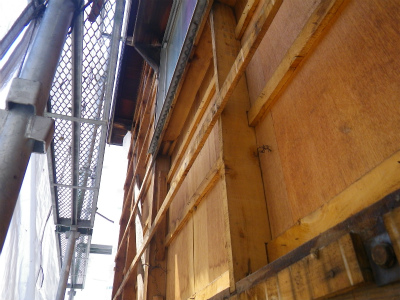

既存の下地木材に新たな下地木材を取り付けます
77. 2013年05月09日
外壁工事
透湿シートを取り付けます

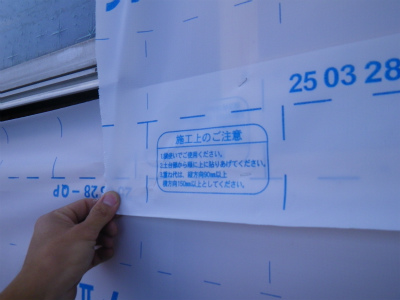

78. 2013年05月09日
外壁工事
透湿シートは下地木材にしっかりと固定します
79. 2013年05月10日
外壁工事

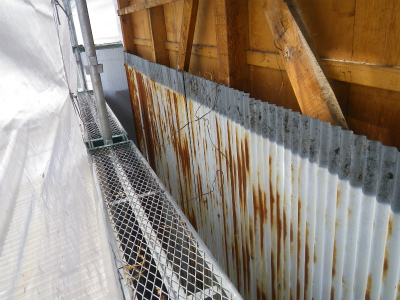

北側も同様に既存の外壁を撤去します
80. 2013年05月10日
外壁工事

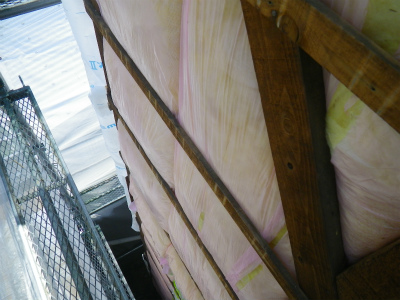

断熱材を敷き詰めます
81. 2013年05月10日

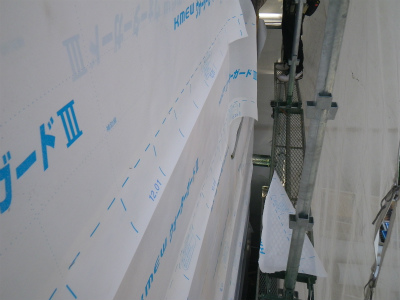

外壁工事
透湿シートを取り付けます

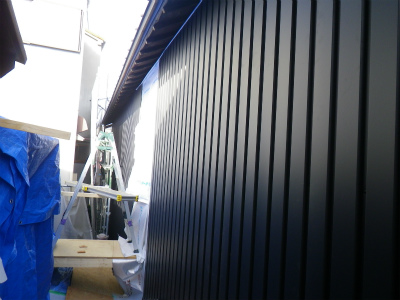

82. 2013年05月13日
外壁工事

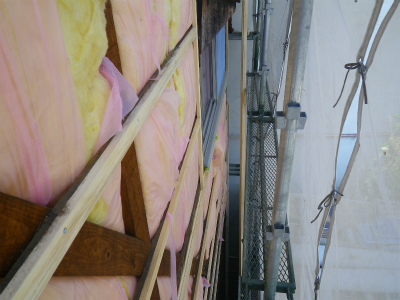

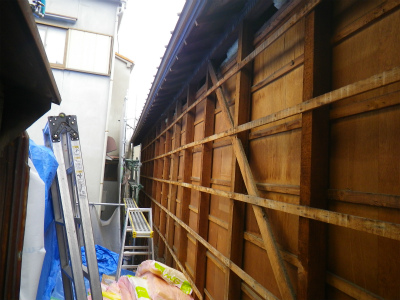

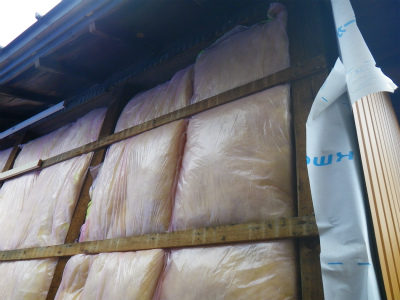

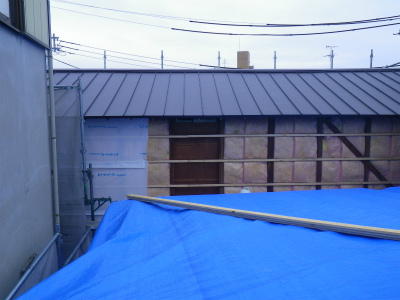

断熱材を敷き詰め、下地木材を取り付けました
83. 2013年05月13日
外壁工事

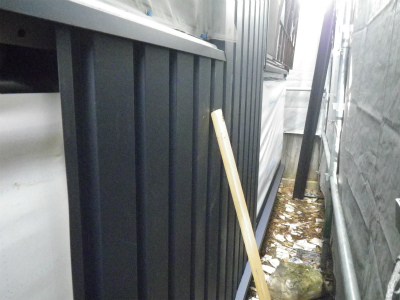

南側の下段に外壁材(角波)を取り付けます
84. 2013年05月13日
外壁工事
外壁材を取り付けました
85. 2013年05月15日
外壁工事
南側の壁全面に外壁材を取り付けました
86. 2013年05月15日
外壁工事
南側の外壁取り付け完成です
87. 2013年05月16日
外壁工事

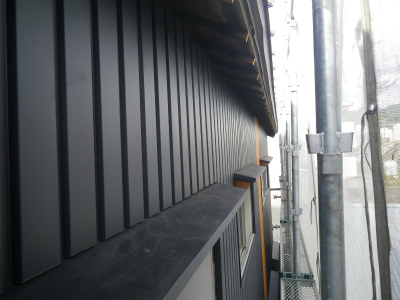

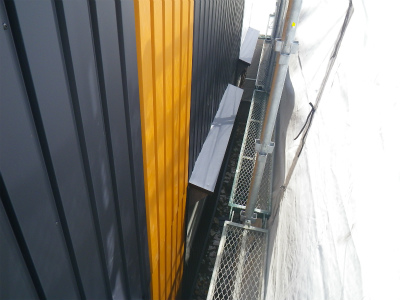

東側の壁に外壁材を取り付けていきます
88. 2013年05月16日
外壁工事
外壁材は専用ビスでしっかりと固定しています
89. 2013年05月16日
外壁工事
東側、外壁取り付け完了です
90. 2013年05月17日
外壁工事

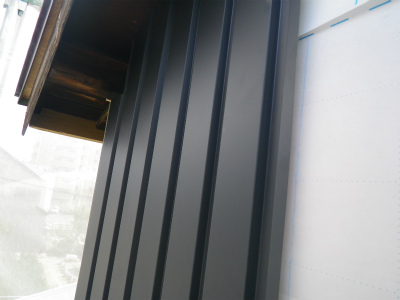

北側の壁に外壁材を取り付けます
91. 2013年05月17日
外壁工事
外壁材が空いている箇所には後から勝手口を取り付けます
92. 2013年05月18日

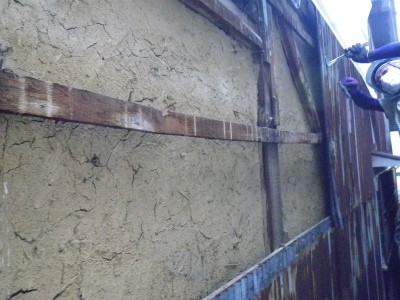

外壁工事
別棟 既存の状態の外壁です
93. 2013年05月18日
外壁工事
既存の波板を撤去します
94. 2013年05月18日
外壁工事

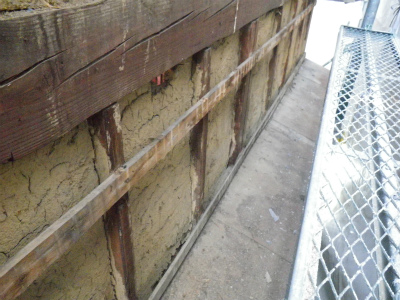

既存の外壁材を撤去します

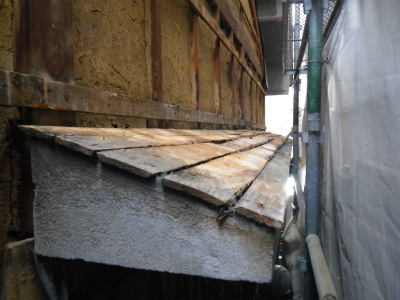

95. 2013年05月18日
外壁工事
庇 下地の状態です
96. 2013年05月18日

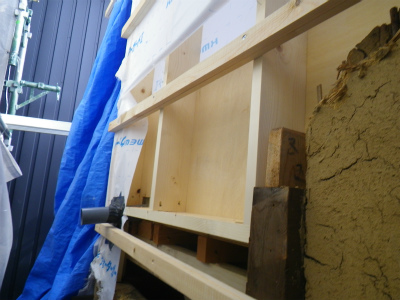

外壁工事
新たに下地木材を取り付けます

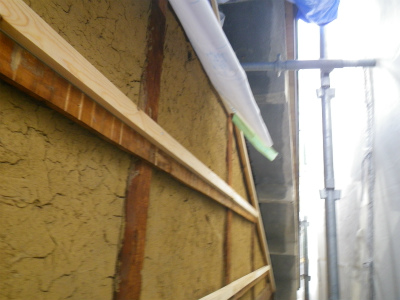

97. 2013年05月18日
外壁工事
壁に下地木材を取り付けます
98. 2013年05月18日
外壁工事

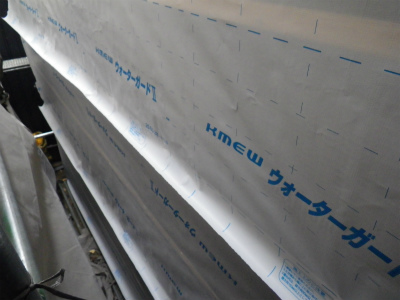

透湿シートを取り付けていきます
99. 2013年05月18日
外壁工事
透湿シートはタッカーで下地木材にしっかりと固定します

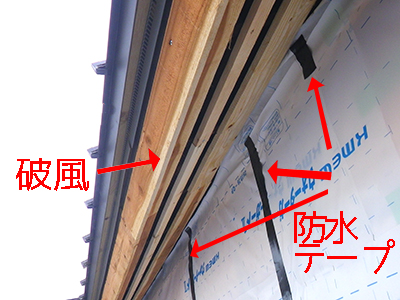

100. 2013年05月18日
外壁工事
破風に下地木材を取り付けます 透湿シートの継手部分には防水テープを貼ります
101. 2013年05月18日
外壁工事

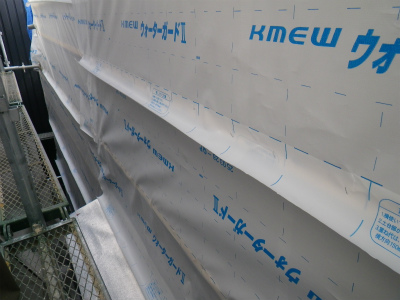

壁一面に透湿シートを貼りました
102. 2013年05月20日
外壁工事

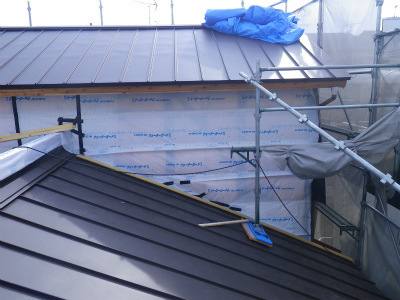

庇に下葺き材(遮熱ルーフエアテックス)を取り付けます

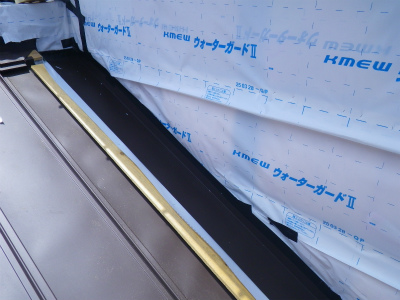

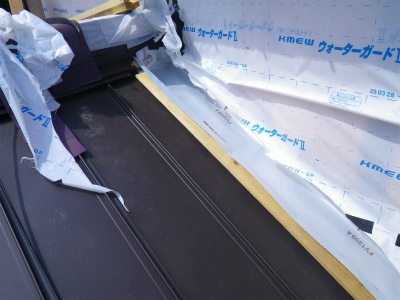

103. 2013年05月21日
その他工事

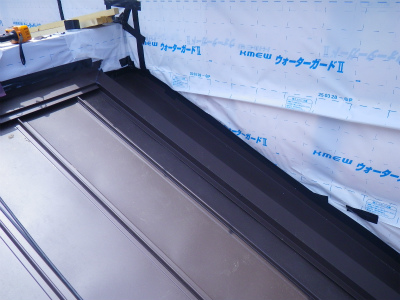

屋根と壁の立ち上がり部分に下地木材を取り付け、下葺き材(遮熱ルーフエアテックス)を取り付けます
104. 2013年05月21日
その他工事
水切りを取り付けます
105. 2013年05月21日
その他工事
二重水切りを取り付け、雨水の浸入に備えます 水切りの継手部分にはコーキングを入れています
106. 2013年05月22日
外壁工事
西側の壁に外壁材を取り付けます
107. 2013年05月22日
外壁工事
サッシ周りには水切りを取り付けます
108. 2013年05月22日

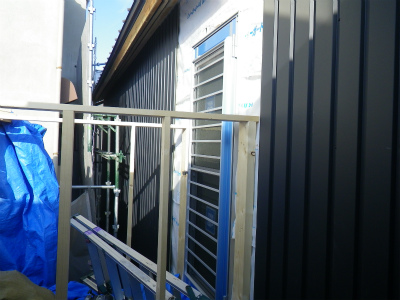

外壁工事

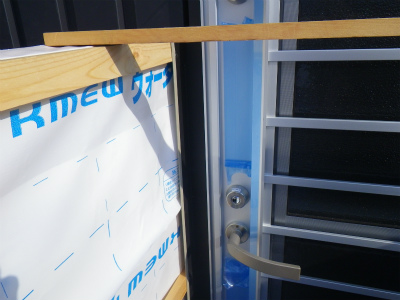

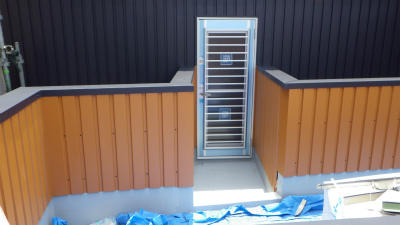

北側の外壁材を取り付けていない箇所に勝手口を取り付け、通路の手摺用下地木材を取り付けました
109. 2013年05月22日
外壁工事
勝手口と通路下地木材です
110. 2013年05月23日
外壁工事

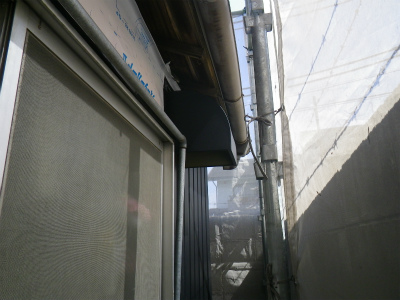

棟と壁の継手部分に水切りを取り付けます
111. 2013年05月23日
外壁工事
しっかりとビス止めし、防水テープを貼ります

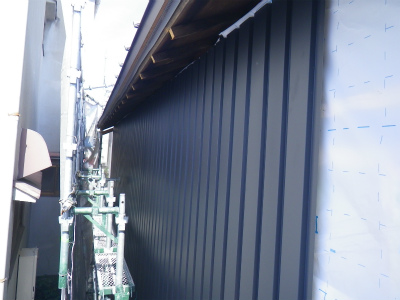

112. 2013年05月23日
外壁工事

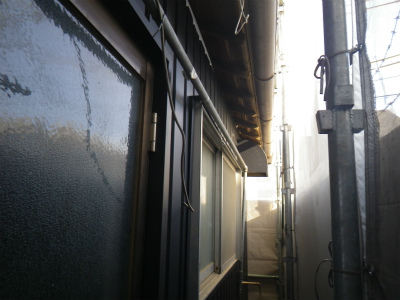

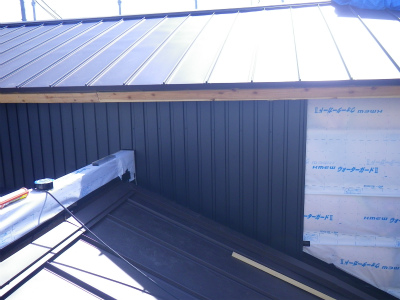

継手部分の水切りを覆うように外壁材を取り付けていきます
113. 2013年05月23日
外壁工事
外壁材を取り付けました
114. 2013年05月24日
外壁工事

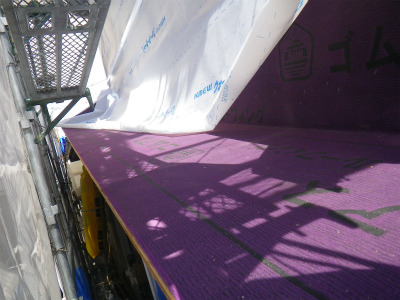

玄関上、屋根部分に下葺き材(粘着ゴムアスルーフィング)を取り付けます
115. 2013年05月24日
外壁工事
下葺き材の上か透湿シートを取り付けます
116. 2013年05月24日
外壁工事

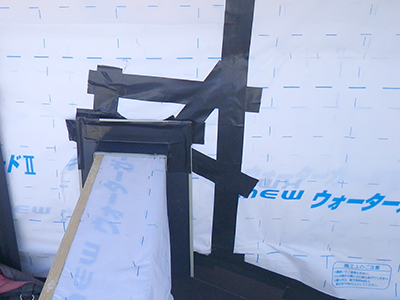

透湿シートの継手部分に防水テープを貼り、雨水の浸入に備えます

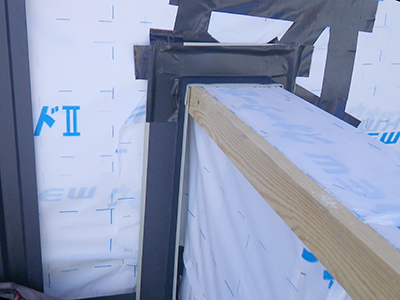

117. 2013年05月24日
外壁工事

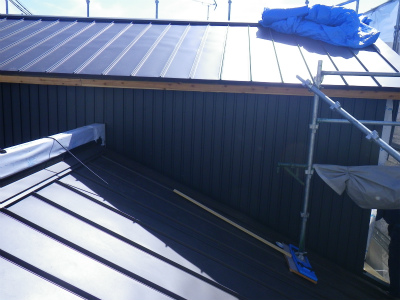

立ち上がり部分に水切りを取り付け、ビスで固定します
118. 2013年05月27日

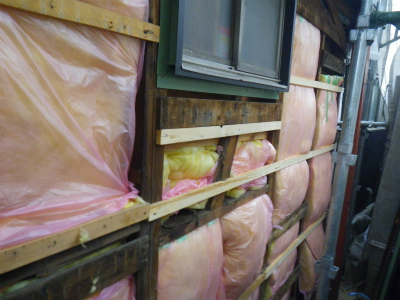

外壁工事

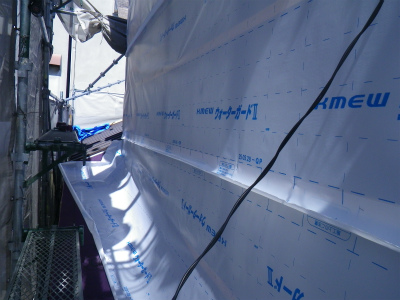

一階の壁に断熱材を詰め、新たに下地木材を取り付けます

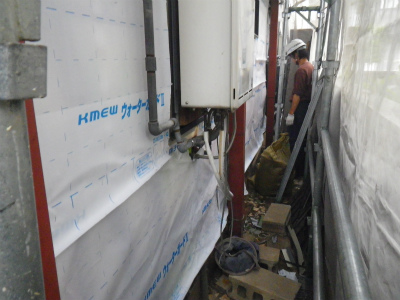

119. 2013年05月27日
外壁工事

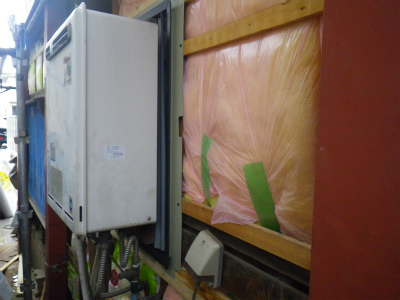

給湯器の室外機周りに水切りを取り付け、下地木材に固定します
120. 2013年05月27日
外壁工事

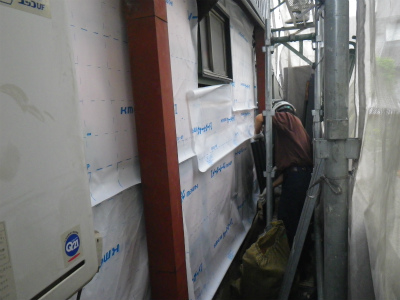

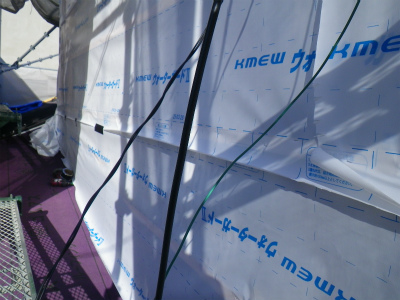

透湿シートを取り付けます
121. 2013年05月27日
外壁工事
透湿シートを取り付けました
122. 2013年05月30日
その他工事
既存の玄関上庇です
123. 2013年05月30日
その他工事

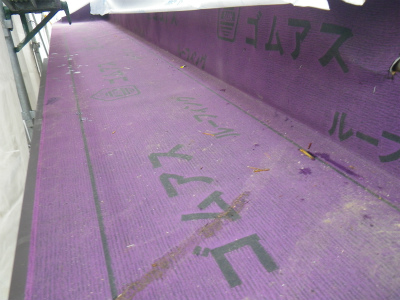

既存の庇を撤去し、新たに庇を取り付け、下葺き材(粘着ゴムアスルーフィング)を取り付けました。
124. 2013年05月30日
その他工事
屋根材(タテヒラ)を取り付けます
125. 2013年05月31日
外壁工事
玄関上に外壁材を取り付けます
126. 2013年05月31日
その他工事
庇の軒裏に耐火断熱材(ケイカル板)を取り付けます
127. 2013年05月31日
その他工事
ケラバに水切りを取り付けビスで固定します
128. 2013年05月31日
外壁工事
玄関上の壁に外壁材を取り付けていきます
129. 2013年05月31日
防水工事

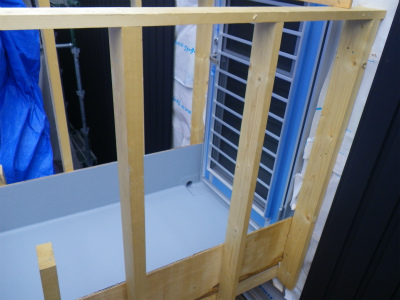

2階ベランダ通路に防水塗装を施します。
130. 2013年05月31日
防水工事

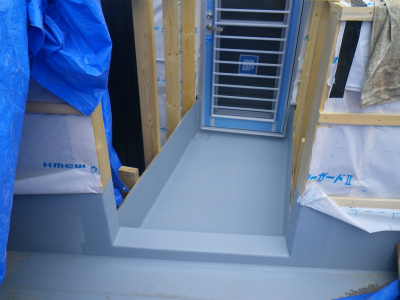

ドレンを取り付け、ＦＲＰ防水塗装を行いました。
131. 2013年06月01日
外壁工事
勝手口側の壁を撤去し、下地木材を取り付け、断熱材を入れ、透湿シートを取り付けました
132. 2013年06月03日
外壁工事
ベントキャップ用の穴を開けます
133. 2013年06月03日
外壁工事
ベントキャップを取り付けます
134. 2013年06月03日
外壁工事

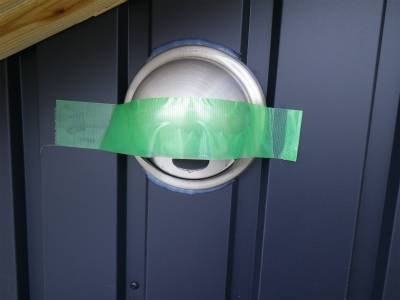

周りにコーキングを入れ、固まるまで養生します。
135. 2013年06月03日

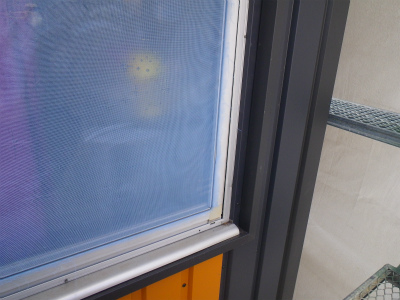

外壁工事
窓枠周りに水切りを取り付けます
136. 2013年06月03日
外壁工事

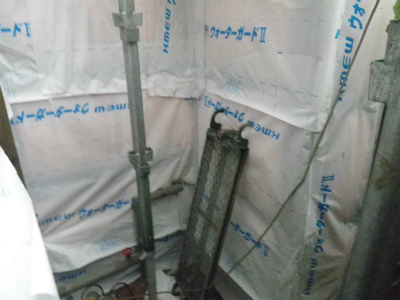

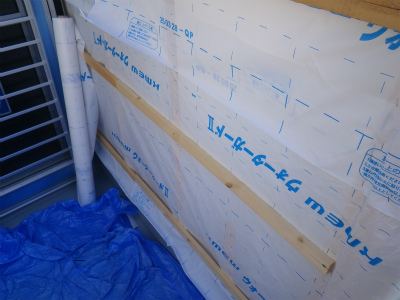

２階ベランダ通路に透湿シートを取り付け、その上に下地木材をビスで固定します。
137. 2013年06月03日
外壁工事
壁と通路の立ち上がり部分に水切りを取り付け、雨水の浸入に備えます。
138. 2013年06月03日
外壁工事

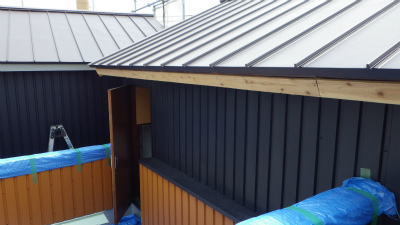

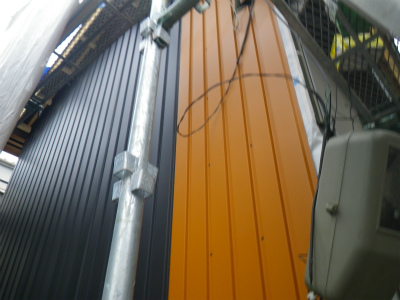

通路壁に外壁材を取り付けていきます
139. 2013年06月03日
外壁工事

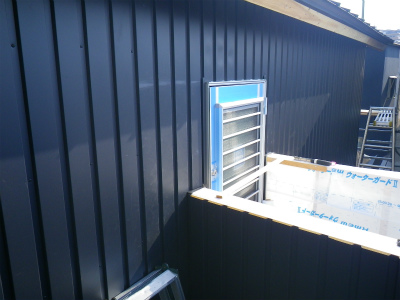

勝手口ドア周り、通路の外側の壁にも同様に外壁材を取り付けます。
140. 2013年06月03日
その他工事

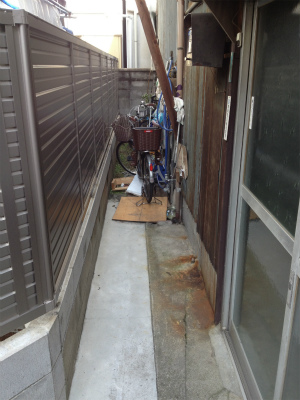

玄関部分 既存の状態です。
141. 2013年06月03日
その他工事

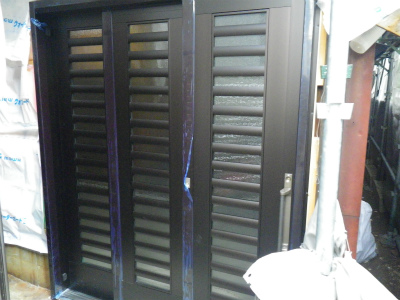

玄関ドアを新たに取り付けました
142. 2013年06月05日
その他工事

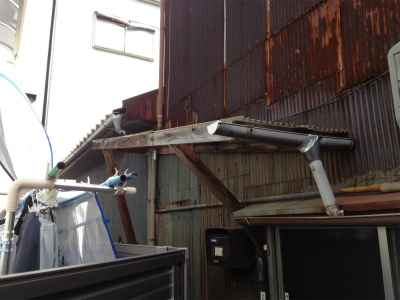

既存の庇の木枠です。
143. 2013年06月05日
その他工事

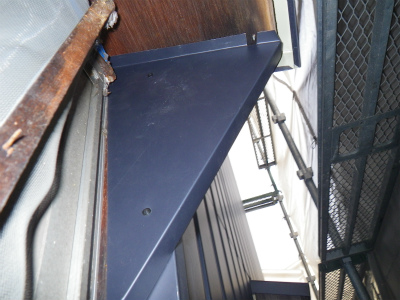

板金を被せビスで固定します。
144. 2013年06月05日
その他工事
玄関のサッシ周りにマスキングをします。
145. 2013年06月05日
その他工事
窓枠周りにも、コーキングを入れる箇所にマスキングをします。
146. 2013年06月08日
その他工事
既存の玄関床です

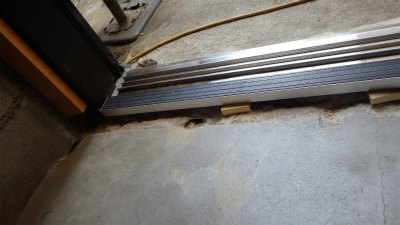

147. 2013年06月08日
その他工事

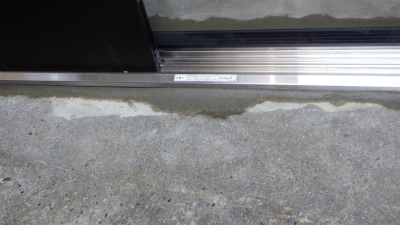

コンクリが剥がれ、玄関レールとの間に隙間ができています

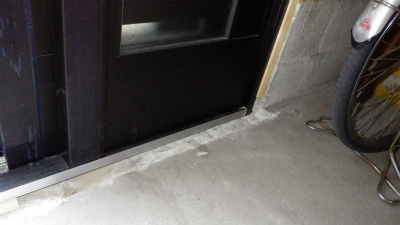

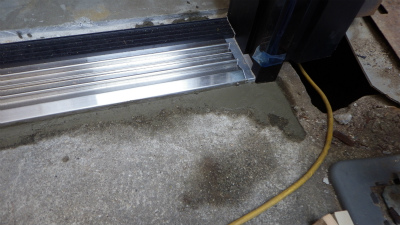

148. 2013年06月08日
その他工事
左官し、隙間を埋めます
149. 2013年06月08日
その他工事
内側も同様に左官します
150. 2013年06月08日
その他工事

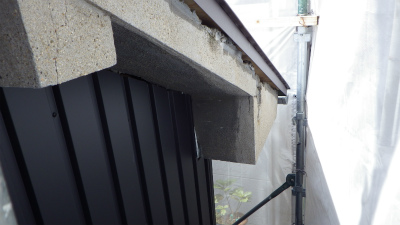

軒裏部分です
151. 2013年06月08日
その他工事

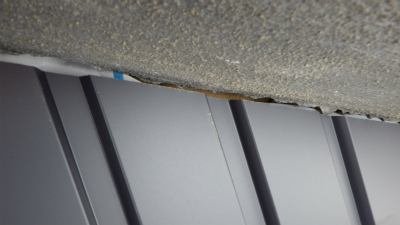

壁と軒裏の取り合い部分に隙間ができています
152. 2013年06月08日
その他工事
板金を加工した化粧板を取り付けました
153. 2013年06月08日
その他工事
化粧板はビスでしっかり固定しています
154. 2013年06月10日

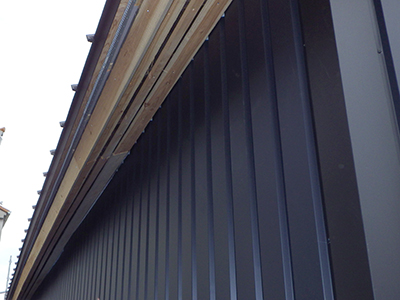

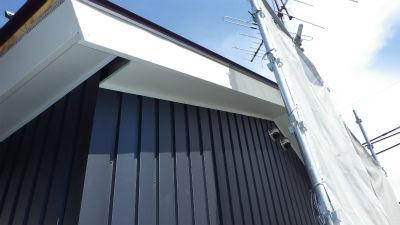

屋根工事

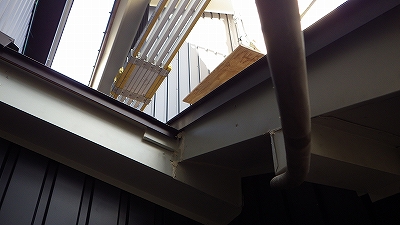

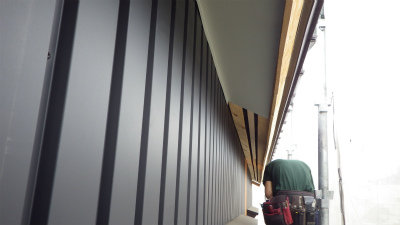

別棟 破風、軒裏に板金を取り付けます
155. 2013年06月10日
屋根工事

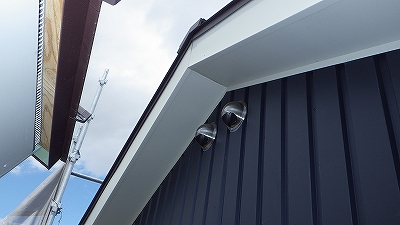

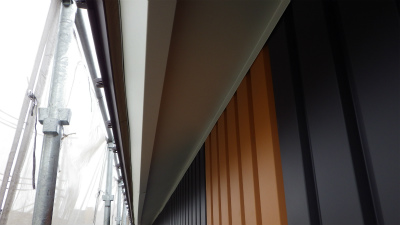

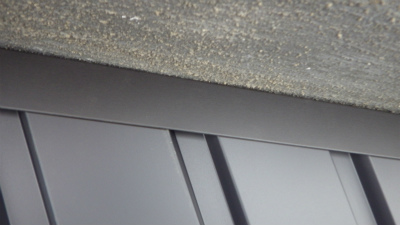

軒裏全体に板金を取り付けました
156. 2013年06月10日
屋根工事
別棟 既存の状態の軒裏です
157. 2013年06月10日
屋根工事
こちらも同様に板金を取り付けました
158. 2013年06月10日
屋根工事
西側 板金取り付け前
159. 2013年06月10日
屋根工事
板金取り付け後
160. 2013年06月11日
外壁工事
外壁のコーナー部分です
161. 2013年06月11日
外壁工事

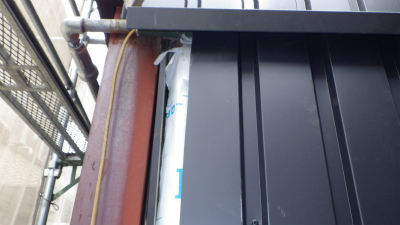

コーナー部分に板金を取り付け、ビスで固定します
162. 2013年06月11日
外壁工事

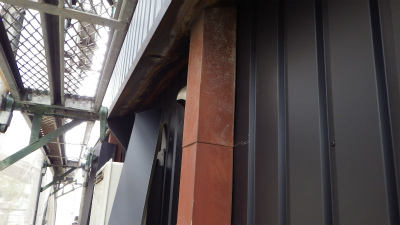

既存の柱です
163. 2013年06月11日
外壁工事
こちらも板金を被せました
164. 2013年06月11日
外壁工事

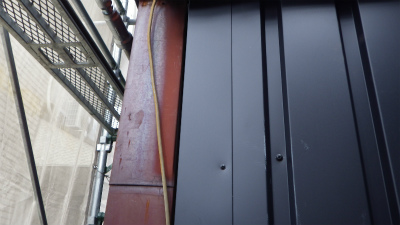

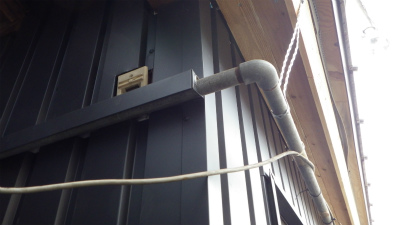

壁に這わせたガス管にも板金を被せます
165. 2013年06月11日
外壁工事
軒の破風 下地木材が露わになっています
166. 2013年06月11日
外壁工事
破風に板金を取り付けました
167. 2013年06月12日
屋根工事

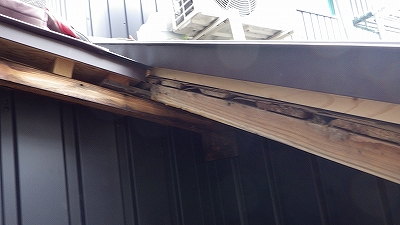

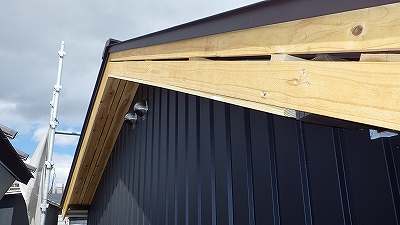

大屋根 ケラバ部分に破風板を取り付けます
168. 2013年06月12日
屋根工事
破風板に板金を取り付けます
169. 2013年06月12日
屋根工事
下屋 ケラバ部分に破風板を取り付けます
170. 2013年06月12日
屋根工事
破風板に板金を取り付けます 接手部分にはコーキングを入れておきます
171. 2013年06月13日
その他工事
ベランダ 笠木 板金取り付け前
172. 2013年06月13日
その他工事
笠木に板金を取り付けます

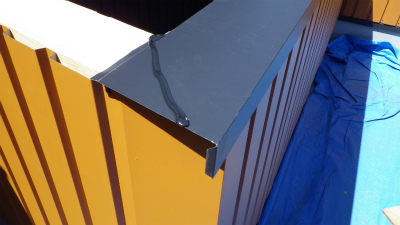

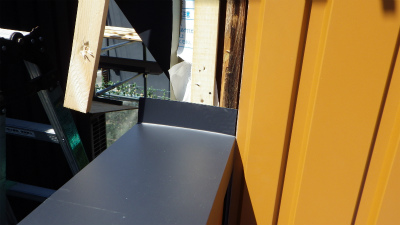

173. 2013年06月13日
その他工事
壁との取り合い部分は端を折り立てます
174. 2013年06月13日
その他工事
端を折り立てた笠木の上から外壁材を被せます
175. 2013年06月13日
その他工事
板金の継手部分にはコーキングを入れ、ビスでしっかりと固定します
176. 2013年06月13日
その他工事

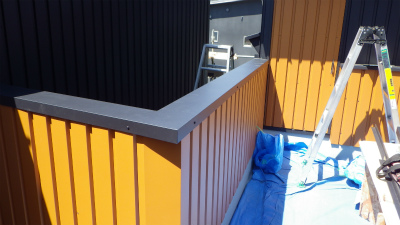

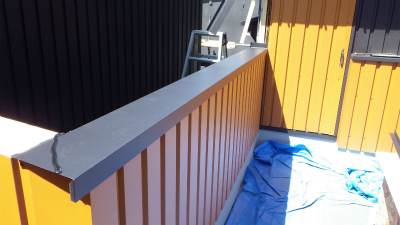

ベランダの笠木すべてに板金を取り付けました
177. 2013年06月13日
その他工事
ベランダ屋根部分 棟に板金を取り付けました
178. 2013年06月13日
その他工事
壁との継ぎ手部分にコーキングをたっぷりと入れ、ビスで固定します
179. 2013年06月13日
その他工事
棟の板金 継手部分も同様にコーキングを入れビスで固定しています
180. 2013年06月13日
樋工事
軒に樋受金具を取り付けます
181. 2013年06月14日
その他工事
サッシ周りにコーキングをたっぷりと入れます

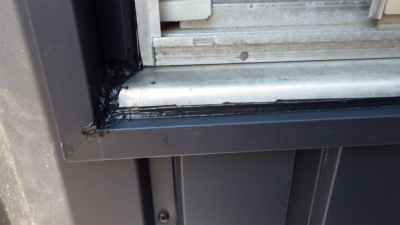

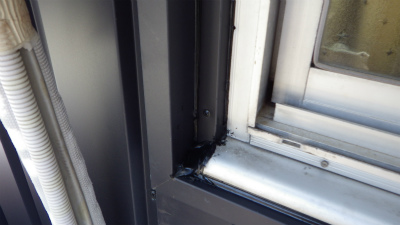

182. 2013年06月14日
その他工事
サッシ周りのコーキングをしっかりと施さないと、壁に水が回ってしまうので、ここもしっかりとコーキングを入れます
183. 2013年06月14日

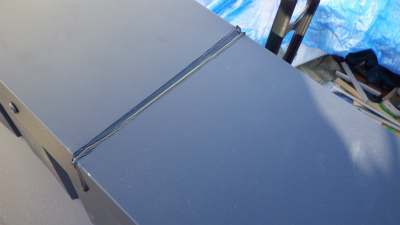

その他工事

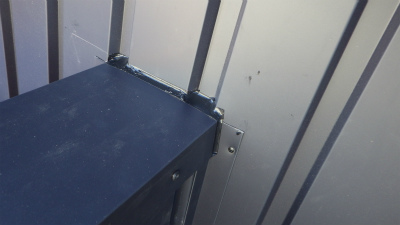

室外機の配管に板金でカバーをします
184. 2013年06月14日
その他工事
配管用の板金はしっかりと下まで取り付けています

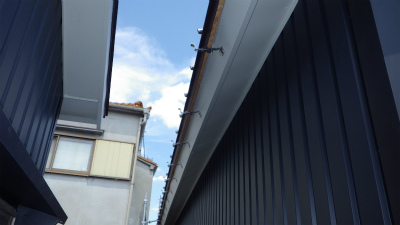

185. 2013年06月14日
樋工事

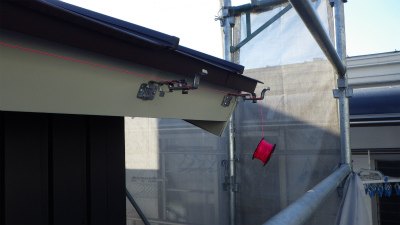

軒先に樋受け金具を取り付けます
186. 2013年06月15日
樋工事
横樋を取り付けました

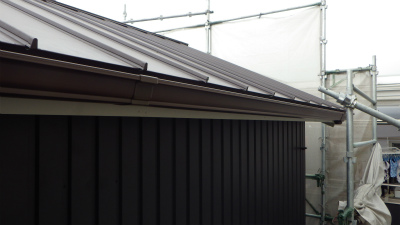

187. 2013年06月15日
樋工事
横樋を取り付けました

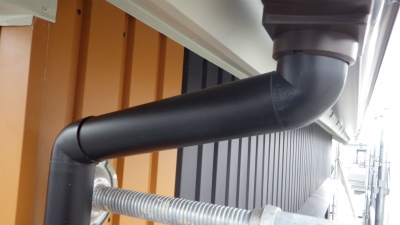

188. 2013年06月15日
樋工事
竪樋及び集水器を取り付けました
189. 2013年06月17日

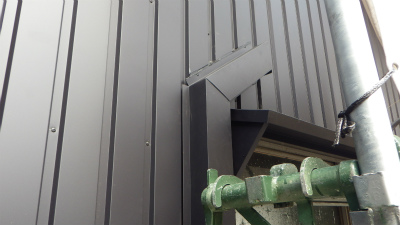

その他工事

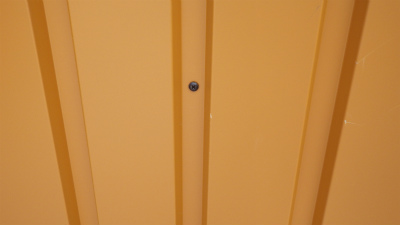

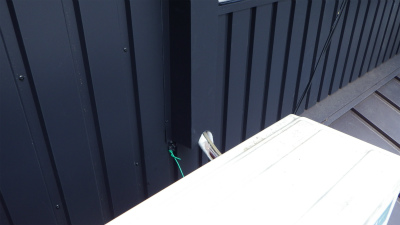

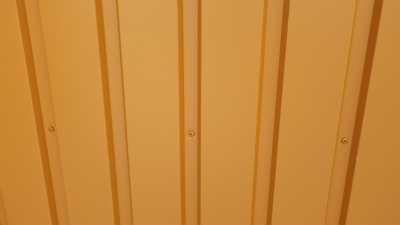

外壁材を固定しているビスです
190. 2013年06月17日
その他工事
外壁材と色を合わせるため塗装します

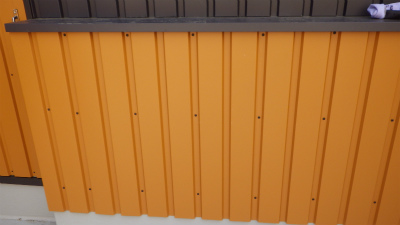

191. 2013年06月17日
その他工事
同色に塗装しました
192. 2013年06月18日
塗装工事
破風下 既存状態です 塗装箇所以外を養生します

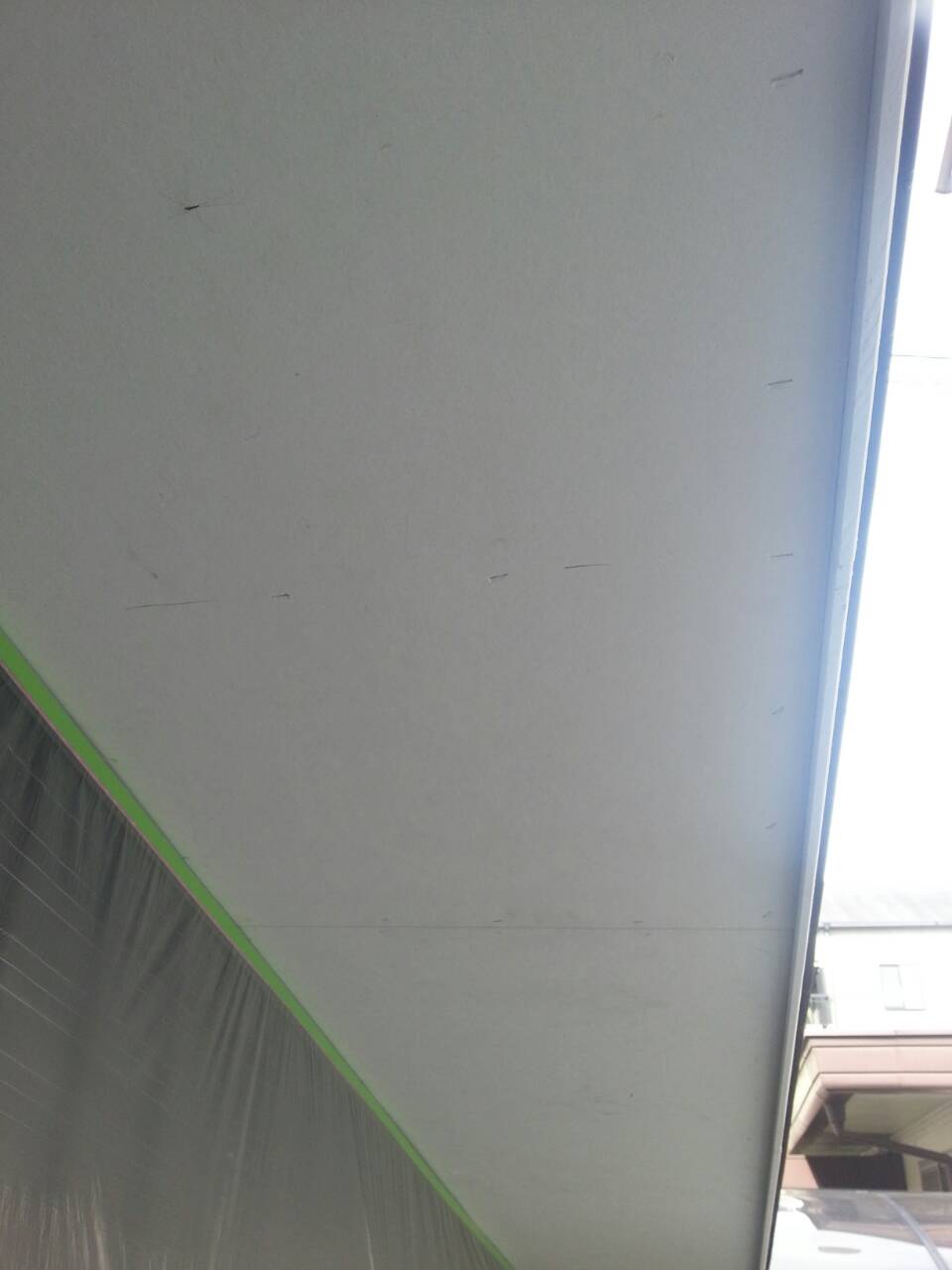

193. 2013年06月18日
塗装工事
塗装し、養生を撤去しました
194. 2013年06月18日
塗装工事
既存の状態です

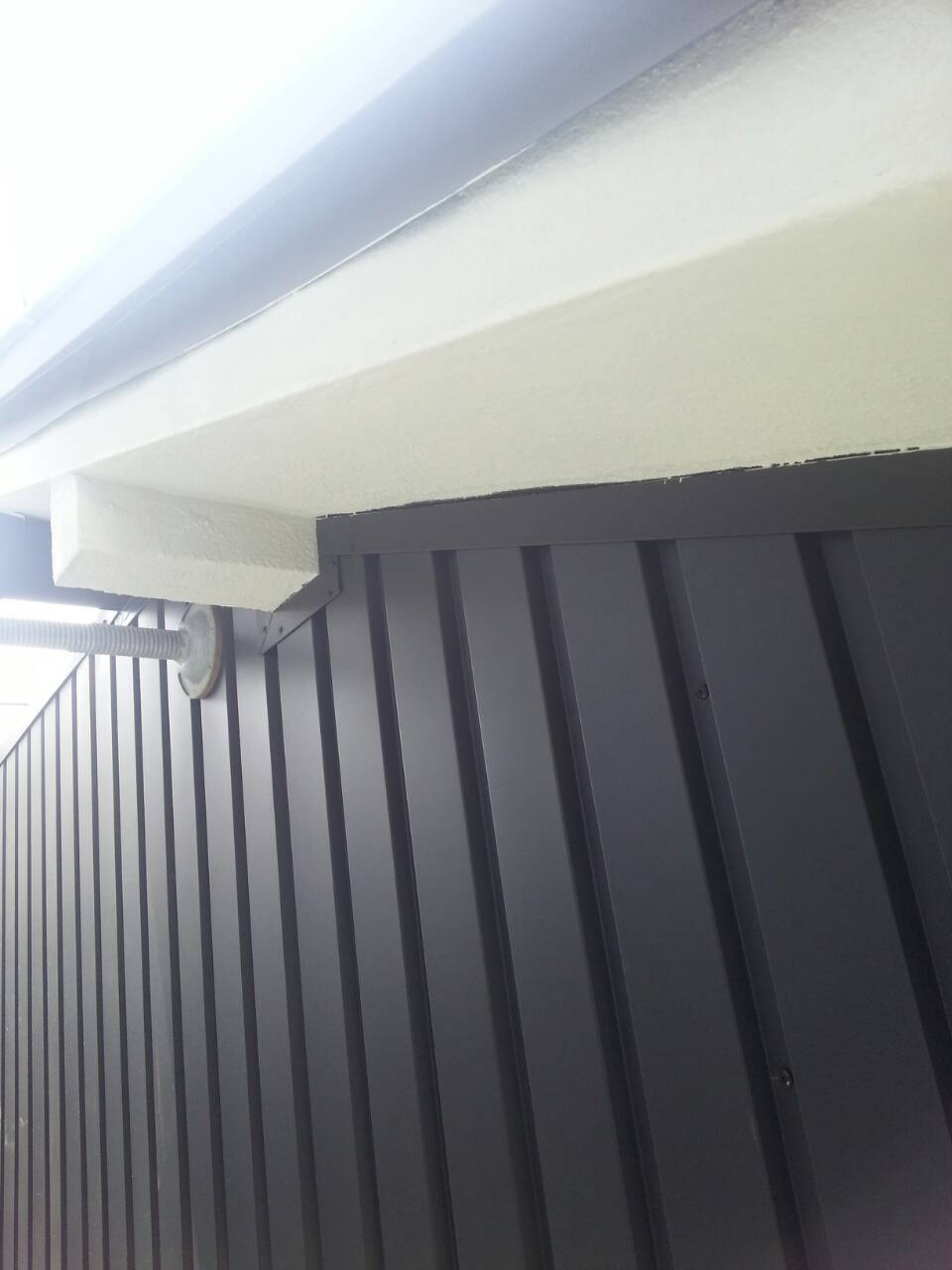

195. 2013年06月18日
塗装工事

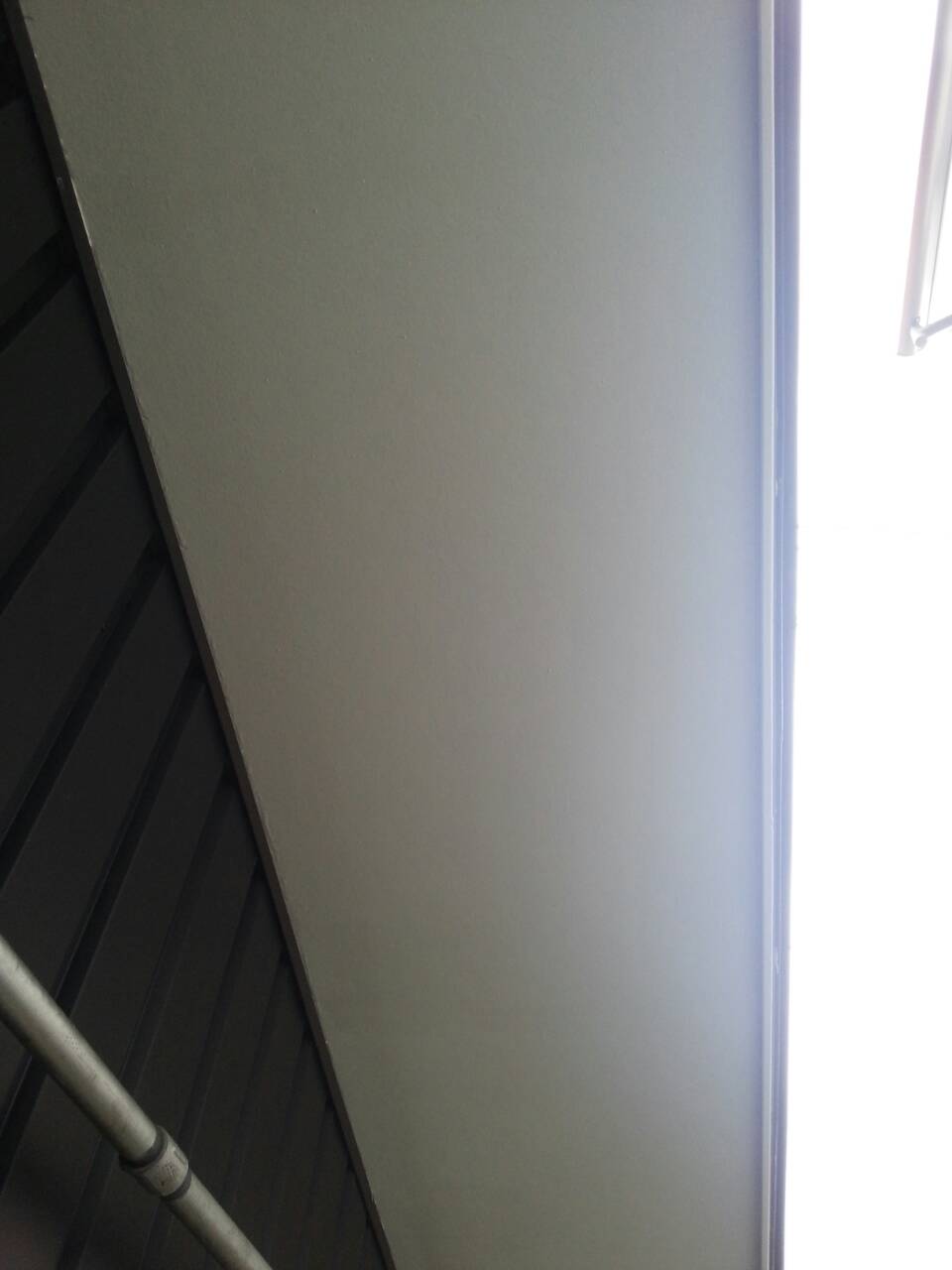

こちらの破風下も塗装しました
196. 2013年06月19日
足場工事
足場を撤去し工事完工です
197. 2013年06月25日
現場担当
私が工事しました
