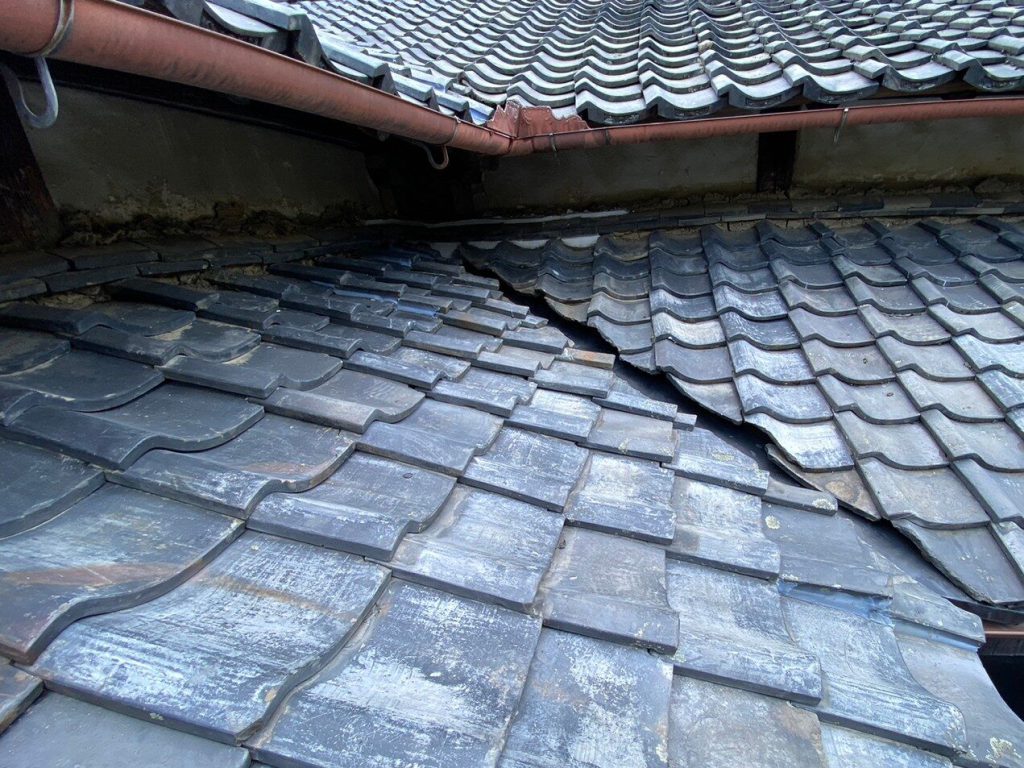

R5.7/20～7/22 桜井市 株式会社 神山鉄工所様 谷工事及び板金工事
Case Study - 施工完了
Case Study - ただいま施工中
工事データ
-
築年数
-
構造
２階建て和瓦
-
お問合わせ内容
雨漏り診断依頼
-
工事内容
谷交換、板金工事
-
工期
４日
施工詳細
1. 2023-07-20
板金加工
自社工場にて、オリジナルの谷板金を製作・加工しました。
2. 2023-07-20
谷入れ替え工事
谷部分、既存の状態です。
3. 2023-07-20
谷入れ替え工事(大屋根)
大屋根谷部分、既存の状態です。
4. 2023-07-20
谷入れ替え工事(大屋根)
既存の状態です。
5. 2023-07-20
谷入れ替え工事(大屋根)
谷と干渉する既存の棟瓦、谷周りの既存瓦を一旦撤去していきます。
6. 2023-07-20
谷入れ替え工事(大屋根)
既存瓦を撤去し、その下の土台土を撤去していきます。
7. 2023-07-20
谷入れ替え工事(大屋根)
既存瓦、土台土を撤去しました。
8. 2023-07-20
谷入れ替え工事(大屋根)
谷部分に下葺き材(タイベックルーフライナー)を張りました。
9. 2023-07-20
谷入れ替え工事(大屋根)
継手にシーリング材を入れながら、自社製作したガルバリウム谷板を取り付けていきます。
10. 2023-07-20
谷入れ替え工事(大屋根)
谷板を繋げ圧着させます。
11. 2023-07-20
谷入れ替え工事(大屋根)
谷板に取り付けた吊り子をビスで屋根の下地にしっかりと固定します。
12. 2023-07-20
谷入れ替え工事(大屋根)
谷板を取り付け、両端に止水材(シーラー)を貼りました。
13. 2023-07-20
谷入れ替え工事(大屋根)
谷板の端に高さ調整のための漆喰材(モルロック)を置き、既存瓦を復旧していきます。
14. 2023-07-20
谷入れ替え工事(大屋根)
瓦を復旧していきます。
15. 2023-07-20
谷入れ替え工事(大屋根)
瓦がずれないように、瓦に穴を開けステンレス線で固定しています。
16. 2023-07-20
谷入れ替え工事(大屋根)
瓦を復旧していきます。
17. 2023-07-20
谷入れ替え工事(大屋根)
片側の瓦を復旧しました。
18. 2023-07-20
谷入れ替え工事(大屋根)
反対側も瓦を復旧していきます。
19. 2023-07-20
谷入れ替え工事(大屋根)
瓦がずれないように、ステンレス線で固定しています。
20. 2023-07-20
谷入れ替え工事(大屋根)
谷周りの瓦を復旧しました。
21. 2023-07-20
谷入れ替え工事(大屋根)
棟の熨斗瓦も、漆喰材を置き高さを調整しながら復旧していきます。
22. 2023-07-20
谷入れ替え工事(大屋根)
棟と屋根の隙間に面戸瓦を置き、熨斗瓦を復旧していきます。
23. 2023-07-20
谷入れ替え工事(大屋根)
瓦を固定するためのステンレス線を仕込みながら、熨斗瓦を復旧していきます。
24. 2023-07-20
谷入れ替え工事(大屋根)
瓦の継手にはシーリング材を入れています。
25. 2023-07-20
谷入れ替え工事(大屋根)
熨斗瓦を復旧していきます。
26. 2023-07-20
谷入れ替え工事(大屋根)
棟部分を一旦ブルーシートで養生しました。
27. 2023-07-21
谷入れ替え工事(大屋根)
ブルーシートを外し、引き続き棟に熨斗瓦を復旧していきます。
28. 2023-07-21
谷入れ替え工事(大屋根)
熨斗瓦を復旧しました。瓦は予め仕込んでおいたステンレス線でしっかりと固定しました。
29. 2023-07-21
谷入れ替え工事(大屋根)
棟の接点に漆喰材を巻きました。
30. 2023-07-21
谷入れ替え工事(大屋根)
棟の接点に漆喰材を巻きました。
31. 2023-07-21
谷入れ替え工事(下屋)
下屋谷部分、既存の状態です。
32. 2023-07-21
谷入れ替え工事(下屋)
既存の状態です。
33. 2023-07-21
谷入れ替え工事(下屋)
壁際、既存の状態です。
34. 2023-07-21
谷入れ替え工事(下屋)
既存の瓦を一旦撤去し、既存の谷板を撤去しました。
35. 2023-07-21
谷入れ替え工事(下屋)
既存瓦、谷板を撤去後、その下の土台土を撤去します。
36. 2023-07-21
谷入れ替え工事(下屋)
谷部分に下葺き材を張りました。
37. 2023-07-21
谷入れ替え工事(下屋)
継手にシーリング材を入れながら、自社製作した谷板を取り付けていきます。
38. 2023-07-21
谷入れ替え工事(下屋)
谷板を繋げ圧着させます。
39. 2023-07-21
谷入れ替え工事(下屋)
谷板に穴を開けないように「吊り子」という部材を使用し、谷板を屋根下地に固定していきます。
40. 2023-07-21
谷入れ替え工事(下屋)
谷板を取り付けました。
41. 2023-07-21
谷入れ替え工事(下屋)
谷板の端に止水材を貼り、漆喰材で高さを調整しながら、既存瓦を復旧していきます。
42. 2023-07-21
谷入れ替え工事(下屋)
瓦を復旧していきます。
43. 2023-07-21
谷入れ替え工事(下屋)
瓦を復旧していきます。
44. 2023-07-21
谷入れ替え工事(下屋)
谷周りの瓦を復旧しました。
45. 2023-07-21
谷入れ替え工事(下屋)
壁際の熨斗瓦を復旧していきます。
46. 2023-07-21
谷入れ替え工事(下屋)
熨斗瓦を復旧していきます。
47. 2023-07-21
谷入れ替え工事(下屋)
壁と瓦、谷板の取り合いに漆喰材を詰めました。
48. 2023-07-21
谷入れ替え工事(下屋)
壁の穴には黒の漆喰材(シルガード)を詰め、塞ぎました。
49. 2023-07-21
谷入れ替え工事(下屋)
熨斗瓦を復旧しました。
50. 2023-07-22
谷入れ替え工事(大屋根)
谷周りの隙間が大きく空いている箇所は、瓦の横側にズレ防止のためシーリング材を充填します。(ラバーロック)
51. 2023-07-22
谷入れ替え工事(大屋根)
充填したシーリング材をならします。
52. 2023-07-22
谷入れ替え工事(大屋根)
ラバーロックしました。
53. 2023-07-22
角板金取付工事
工場壁角部分、既存の状態です。
54. 2023-07-22
角板金取付工事
既存の状態です。一部めくれている箇所があります。
55. 2023-07-22
角板金取付工事
高所作業車で作業します。
56. 2023-07-22
角板金取付工事
既存の角板金を撤去しました。
57. 2023-07-22
角板金取付工事
自社製作した板金を取り付けました。
58. 2023-07-22
角板金取付工事
板金を取り付けました。
59. 2023-07-22
角板金取付工事
板金と壁の取り合いにシーリング材を充填しました。
60. 2023-07-22
角板金取付工事
板金と壁の取り合いにシーリング材を充填しました。
61. 2023-07-22
屋根工事
下屋、既存の状態です。
62. 2023-07-22
屋根工事
既存のポリカ屋根を撤去しました。下の瓦が破損したりずれたりしています。
63. 2023-07-22
屋根工事
破損している既存瓦を撤去しました。
64. 2023-07-22
屋根工事
瓦の下の土台土を撤去しました。
65. 2023-07-22
屋根工事
土台部分に漆喰材を置きました。
66. 2023-07-22
屋根工事
置き瓦に入れ替えました。
67. 2023-07-22
屋根工事
別箇所、既存の状態です。瓦がずれています。
68. 2023-07-22
屋根工事
瓦を突き上げ、ズレを直していきます。
69. 2023-07-22
屋根工事
瓦のズレを防ぐため、山部分にシーリング材を充填し、ラバーロックします。
70. 2023-07-22
屋根工事
充填したシーリング材をならします。
71. 2023-07-22
屋根工事
ラバーロックしました。
72. 2023-07-22
清掃
屋根上をきれいに掃除していきます。
73. 2023-07-22
清掃
きれいに掃除していきます。
74. 2023-07-22
清掃
きれいに掃除していきます。
75. 2023-07-22
完工
清掃し、工事完了です。
76. 2023-07-22
完工
工事完了です。
